专利号: 2021100863504
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

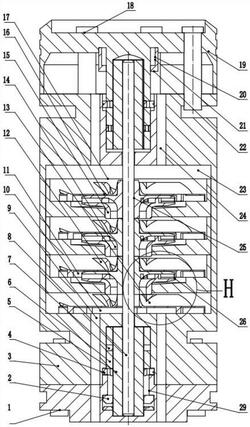

1.一种机泵一体化的潜油离心泵,包括上接头(1)、下接头(19)、输送装置、扶正轴承(4)、止推轴承(2)、机械密封装置(22)以及叶导轮,上接头(1)为可拆卸部件,其特征在于:所述输送装置采用双电机与离心泵一体化的结构,在离心泵两端采用双电机设置,拥有两套定转子结构;其中,转子(5)为中空转子,通过平键(27)与泵轴(8)相连,在转子(5)的外表面贴附永磁体,根据永磁体的尺寸设置专属槽,将永磁体固定在专属槽上,以避免永磁体错位;定子(6)的中段设有定子隔磁器(7);绕组放置在下线的铁芯内部;电机嵌入壳体(3)内部,通过电缆(28)输送电力;电机轴与泵轴同轴化处理,双电机内嵌于电泵的上、下端,两者相并联;

扶正轴承(4)安装在上接头(1)与下接头(19)上,包括铜套及钢套两部分;钢套与定子(6)相连,铜套与转子(5)相连并可随转子(5)相对转动;在铜套外侧加入膨胀环,用于限制定子(6)和转子(5),既当电机温度过高时,所述膨胀环变大使得定子(6)和扶正轴承(4)外部的钢套之间摩擦力加大,进而实现限位,防止电机轴(8)的进行偏移;

止推轴承(2),包括静块与动块两部分,用于承担转子(5)带来的径向压力,以及对电机在径向位置上进行辅助支撑;上接头(1)为可拆卸部件,止推轴承(2)安装在上接头(1)的上端,止推轴承(2)的轴承座安装在上接头(1)的支撑座内部,上接头(1)内有凸台用来支撑轴承座;

所述机械密封装置(22)位于下接头(19)处,包括漏油器(22)及密封环(21),用于防止杂质伴随润滑油进入电机;机械密封装置(22)位于排出口(24)与泵轴(8)之间,机械密封装置(22)的底端伸出所述下接头,以方便直接从所述下接头进行拆卸;

所述叶导轮,包括叶轮(15)、导轮(16)以及套筒(17);其中,叶轮(15)具有叶轮叶片(26),叶轮(15)通过轮毂(25)与键(27)的配合连接在泵轴(8)上,绕泵轴(8)进行旋转,进而对液体进行增压传递;导轮(16),具有正面与背面两部分,并分别设有正叶片(11)与背叶片(12),用于将液体传送到指定高度,供下一级叶轮使用;套筒(17),用于对叶轮及导轮进行辅助支撑,起到限制定位的作用:叶轮叶片(26)与导轮的正叶片(11)均为扭曲叶片。
