专利号: 2021100864761
申请人: 苏州贝基电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

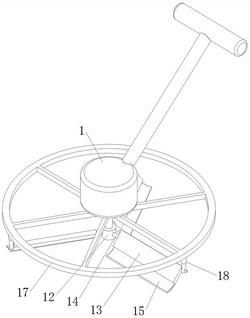

1.一种环氧地坪抹光机,其特征在于:包括本体(1);所述本体(1)底部通过输出轴(11)固连有转动座(12),转动座(12)外周圆周均布一组抹板(13),抹板(13)通过转轴(14)与转动座(12)转动连接;所述抹板(13)一侧固连有弹性的抹片(15),抹板(13)自由端远离抹片(15)的一侧固连有转销(16);所述抹片(15)顶部的输出轴(11)上通过支架固连有圆环(17),圆环(17)底部与转销(16)对应位置设有气缸(18),气缸(18)两端分别与圆环(17)和转销(16)铰接,气缸(18)通过管道和控制阀连通气泵;

所述气缸(18)盖一侧的圆环(17)底部通过支杆(2)转动连接有导轮(21);所述气缸(18)的活塞杆(22)端部固连有拉绳(23),拉绳(23)另一端绕过导轮(21)后与抹片(15)中部固连;

所述输出轴(11)内开设有与气泵连通的一号孔(24);所述抹板(13)内沿圆环(17)半径方向开设有波浪槽(25),波浪槽(25)内滑动连接有滑柱(26),波浪槽(25)通过转轴(14)内开设的二号孔(27)与一号孔(24)连通;所述滑柱(26)一侧固连有弹簧(28),弹簧(28)与波浪槽(25)靠近二号孔(27)的一端内壁固连。

2.根据权利要求1所述的一种环氧地坪抹光机,其特征在于:所述波浪槽(25)一侧均布一组弹性的锯齿尖(3),锯齿尖(3)端部向远离二号孔(27)的方向倾斜;相邻所述锯齿尖(3)之间开设有锯齿槽(31);所述波浪槽(25)与锯齿槽(31)对应位置固连有弧形的磁片(32),滑柱(26)外周与磁片(32)相邻的一侧磁极相同;所述锯齿槽(31)远离波浪槽(25)的一侧开设有等腰梯形的滑槽(33),滑槽(33)两端与波浪槽(25)两端连通;所述滑槽(33)靠近二号孔(27)的一侧通过销钉(34)铰接有弹片(35),弹片(35)长度大于滑槽(33)宽度,弹片(35)的自由端搭接在滑槽(33)边缘,销钉(34)上设有复位扭簧。

3.根据权利要求2所述的一种环氧地坪抹光机,其特征在于:所述活塞杆(22)上套设有塔形的防护罩(4),防护罩(4)内部的空腔(41)通过软管(42)与波浪槽(25)连通;所述防护罩(4)的展翼(43)上均布一组与空腔(41)连通的喷孔(44)。

4.根据权利要求3所述的一种环氧地坪抹光机,其特征在于:所述展翼(43)底部与喷孔(44)对应位置固连有弹性的磁块(45),相邻磁块(45)之间靠近的一侧磁极相反。

5.根据权利要求4所述的一种环氧地坪抹光机,其特征在于:所述展翼(43)顶部一喷孔(44)对应位置开设有喇叭槽(46),喇叭槽(46)远离喷孔(44)的一侧逐渐张开;所述喇叭槽(46)的深度由喷孔(44)向展翼(43)外缘逐渐减小。

6.根据权利要求5所述的一种环氧地坪抹光机,其特征在于:所述喇叭槽(46)内设有与喇叭槽(46)配合的锥形的簧片(47),簧片(47)靠近喷孔(44)的一端与喇叭槽(46)固连,且簧片(47)另一端有与喇叭槽(46)滑动连接。
