专利号: 2021100873436
申请人: 淮北云端文化传媒有限公司
专利类型:发明专利
专利状态:无效专利
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

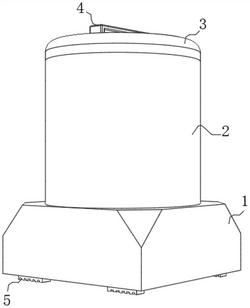

1.一种雪莲果表皮沙土清洗装置,包括底壳(1),所述底壳(1)的底面四角均固定连接有底脚(5),其特征在于:所述底壳(1)的内部设置有电机(6),所述底壳(1)的上侧表面固定连接有放置筒(2),所述放置筒(2)的上端设置有筒盖(3),所述筒盖(3)的上侧表面固定连接有把手(4),所述电机(6)通过底壳(1)转动连接有转动连接块(13),所述转动连接块(13)的上侧插接有转动盘(7),所述转动连接块(13)的上端固定连接有挡片(14),所述挡片(14)的上侧表面固定连接有卡接块(15),所述卡接块(15)的上侧与转动盘(7)的内部上壁卡接,所述转动盘(7)的上侧表面固定连接有主转杆(10),所述主转杆(10)的中部均匀固定连接有连接杆(11),所述连接杆(11)的左右两侧面开设有桶槽,所述连接杆(11)远离主转杆(10)的一端通过桶槽固定连接有连接转杆(12),所述连接转杆(12)的另一端与主转杆(10)固定连接,所述连接转杆(12)的中部均匀转动连接有清洗机构(9);

所述清洗机构(9)包括有主体块(901)和无序清洗刷(902),所述主体块(901)的右侧表面中部与连接转杆(12)插接,所述主体块(901)的上下两侧表面均开设有梯形槽,所述主体块(901)通过梯形槽与连接杆(11)插接,所述主体块(901)的右侧表面前后两侧均开设有桶槽,所述主体块(901)的正面和背面均开设有弧形开口槽,所述主体块(901)的前后两侧均通过桶槽和弧形开口槽设置有无序清洗刷(902),所述无序清洗刷(902)包括有第一弧形板(903)、第二弧形板(904)、第三弧形板(905)、转动板(906)、限位杆(907)、连接横杆(908)、限位板(909)、弹簧(910)、刷球机构(911)、弹簧限位杆(912)、弹簧挡板(913)、转动轴(914)和连接块(920),所述弹簧限位杆(912)与弧形开口槽的内壁插接,所述弹簧限位杆(912)的外侧套接有弹簧(910),所述弹簧限位杆(912)的另一端固定连接有弹簧挡板(913),所述弹簧挡板(913)的另一侧表面固定连接有连接横杆(908),所述连接横杆(908)的中部均匀转动连接有三个转动轴(914),所述转动轴(914)之间等距排列,所述转动轴(914)的上下两侧均固定连接有转动板(906),所述转动板(906)远离转动轴(914)的一端分别通过连接块(920)固定连接有第一弧形板(903)、第二弧形板(904)和第三弧形板(905),所述第一弧形板(903)、第二弧形板(904)和第三弧形板(905)的外侧表面均匀设置有刷球机构(911),所述连接横杆(908)远离弹簧挡板(913)的一端固定连接有限位板(909),所述限位板(909)的上侧开设有两个圆形通槽,所述限位板(909)通过圆形通槽插接有限位杆(907),所述圆形通槽的直径要大于限位杆(907)的直径,所述限位杆(907)的左右两端均与主体块(901)的弧形开口槽的内壁固定连接。

2.根据权利要求1所述的一种雪莲果表皮沙土清洗装置,其特征在于:所述连接杆(11)和连接转杆(12)的数量为四个,垂直交叉设置在主转杆(10)的中部,所述清洗机构(9)的数量为十二个,分为四组,每组清洗机构(9)等距设置在连接转杆(12)的中部。

3.根据权利要求1所述的一种雪莲果表皮沙土清洗装置,其特征在于:所述刷球机构(911)包括有固定连接块(915)、弹力绳(916)、活动球(917)、限位珠(918)和刷丝(919),所述固定连接块(915)的数量为两个,并列排列,所述第一弧形板(903)、第二弧形板(904)和第三弧形板(905)的外侧表面均与固定连接块(915)固定连接,所述固定连接块(915)之间固定连接有弹力绳(916),所述弹力绳(916)的数量为两个,均匀设置在两个固定连接块(915)之间,所述弹力绳(916)上均匀插接有活动球(917),每个弹力绳(916)上插接的活动球(917)的数量为五个,所述弹力绳(916)在每两个相邻的活动球(917)之间均固定连接有限位珠(918),所述活动球(917)的外侧表面均固定连接有刷丝(919)。

4.根据权利要求1所述的一种雪莲果表皮沙土清洗装置,其特征在于:所述放置筒(2)为透明塑料材质,所述底脚(5)的底面均匀开设有凹槽纹。

5.根据权利要求1所述的一种雪莲果表皮沙土清洗装置,其特征在于:所述转动盘(7)的底部开设有圆形孔,所述圆形孔的直径要大于转动连接块(13)的直径,要小于挡片(14)的直径,所述挡片(14)设置在转动盘(7)的内部。

6.根据权利要求1所述的一种雪莲果表皮沙土清洗装置,其特征在于:所述主体块(901)在弧形开口槽的内壁开设有圆孔弹簧限位杆(912)通过圆孔与主体块(901)插接,所述弹簧限位杆(912)的横截面直径要小于圆孔的直径。
