专利号: 2021100880232
申请人: 广东亚泰科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

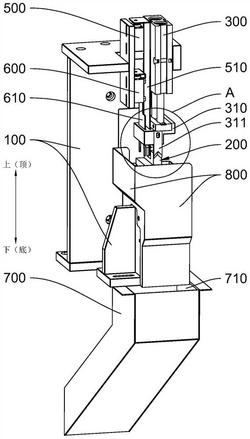

1.一种裁切装置,其特征在于,包括:

机架(100),所述机架(100)上设置有裁切工位;

上料机构,所述上料机构设置于所述机架(100)上并用于将温度保险丝输送至所述裁切工位;

裁切机构,所述裁切机构设置于所述机架(100)上并用于对温度保险丝的引脚进行修剪,所述裁切机构包括载料台(200)、第一气缸组件(300)、推压块(310)和两个切刀(311),所述载料台(200)设置于所述裁切工位并用于承载温度保险丝,所述载料台(200)上设置有用于防止温度保险丝掉落的限位结构,所述第一气缸组件(300)设置于所述机架(100)上,所述推压块(310)设置于所述载料台(200)的上方并连接于所述第一气缸组件(300)的活塞杆,所述第一气缸组件(300)能够驱动所述推压块(310)升降,两个所述切刀(311)间隔设置于所述推压块(310)上,两个所述切刀(311)的刀刃朝下并用于修剪温度保险丝的引脚;

其中,所述上料机构包括振动盘、送料滑道和进给机构,所述振动盘设置于所述机架(100)上,所述振动盘具有出料口,所述振动盘能够储放温度保险丝并且能够将温度保险丝输送至所述出料口,所述送料滑道设置于所述机架(100)上,所述送料滑道的一端连接于所述出料口,另一端连接于所述载料台(200),所述送料滑道连接于所述出料口的一端高于所述送料滑道连接于所述载料台(200)的一端,所述进给机构设置于所述机架(100)上,所述进给机构能够限制所述送料滑道内的温度保险丝逐一地由所述送料滑道内移动至所述载料台(200)上,所述进给机构包括第三气缸组件(500)、第一阻挡件(510)、第四气缸组件(600)和第二阻挡件(610),所述第三气缸组件(500)设置于所述机架(100)上,所述第一阻挡件(510)连接于所述第三气缸组件(500)的活塞杆上并位于所述送料滑道靠近所述载料台(200)的一端,所述第三气缸组件(500)能够驱动所述第一阻挡件(510)升降,所述第一阻挡件(510)能够阻挡所述送料滑道内的温度保险丝移动至所述载料台(200)上,所述第四气缸组件(600)设置于所述机架(100)上,所述第二阻挡件(610)连接于所述第四气缸组件(600)的活塞杆上并位于所述第一阻挡件(510)背向所述载料台(200)的一侧,所述第四气缸组件(600)能够驱动所述第二阻挡件(610)升降,所述第二阻挡件(610)的底部间隔设置有两个第一阻挡部(611),所述第二阻挡件(610)与所述第一阻挡件(510)之间具有间隙,以使所述第一阻挡部(611)能够插入相邻的两个温度保险丝的引脚之间,所述载料台(200)上设置有向上凸起的两个承载部(210),两个所述承载部(210)间隔设置以避让温度保险丝的保险丝主体,所述限位结构包括设置于所述承载部(210)上且能够供温度保险丝的引脚嵌入其内的限位槽(211),有利于防止温度保险丝在自身重力的作用下移动至所述载料台(200)上之后因为惯性而从所述载料台(200)上掉落。

2.如权利要求1所述的裁切装置,其特征在于,所述载料台(200)与所述机架(100)之间设置有第二气缸组件(400),所述第二气缸组件(400)设置于所述机架(100)上,所述第二气缸组件(400)的活塞杆连接于所述载料台(200)的底部,所述第二气缸组件(400)能够驱动所述载料台(200)升降,且两个所述切刀(311)能够一一对应地贴合于所述载料台(200)的两侧。

3.如权利要求1所述的裁切装置,其特征在于,所述推压块(310)上设置有第一限位通孔(312)和第二限位通孔(313),所述第一阻挡件(510)穿设于所述第一限位通孔(312)内,所述第二阻挡件(610)穿设于所述第二限位通孔(313)内。

4.如权利要求1所述的裁切装置,其特征在于,所述机架(100)上设置有用于承接废料的集料斗(700),所述集料斗(700)具有开口朝上的进料口(710),所述进料口(710)位于所述载料台(200)的下方。

5.如权利要求4所述的裁切装置,其特征在于,所述机架(100)上设置有多个围设于所述载料台(200)的周侧的挡板(800),多个所述挡板(800)围合形成落料通道。

6.一种温度保险丝加工设备,其特征在于,包括如权利要求1至5任一项所述的裁切装置。
