专利号: 2021100894288
申请人: 深圳市极尚建筑装饰设计工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

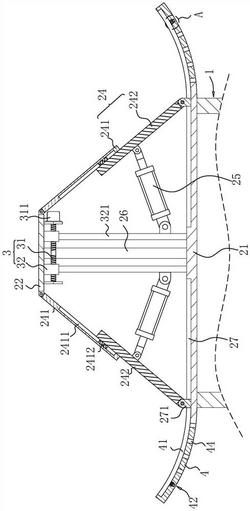

1.一种绿色节能装配式建筑,包括墙体围合成的房体(1),房体(1)的顶部设有屋顶(2),其特征在于:屋顶(2)包括透光板(21),透光板(21)上方设有顶板(22),顶板(22)与透光板(21)固定连接,透光板(21)上开设有通风口(211),透光板(21)长度方向的两端设有挡板(23),挡板(23)的一端与透光板(21)固定连接,另一端与顶板(22)固定连接,透光板(21)长度方向的两侧设有活动板(24),活动板(24)的顶端与顶板(22)铰接,底端与透光板(21)抵接,顶板(22)、挡板(23)、活动板(24)和透光板(21)围合成封闭空间,每个活动板(24)连接有驱动其转动的驱动件;所述活动板(24)包括第一滑动板(241)和第二滑动板(242),第一滑动板(241)与顶板(22)铰接,第二滑动板(242)与第一滑动板(241)滑动连接,第二滑动板(242)远离第一滑动板(241)的一端与透光板(21)抵接并滑动连接,驱动件与第二滑动板(242)连接;所述透光板(21)顶面开设有滑槽(27),滑槽(27)的长度方向与第二滑板底部的移动方向相同,滑槽(27)内滑动连接有滑块(271),滑块(271)与第二滑动板(242)的底部铰接;所述透光板(21)长度方向的两侧固定连接有弧形杆(4),弧形杆(4)上开设有供滑块(271)滑动的弧形槽(41),弧形槽(41)的轴线与活动板(24)铰接轴的轴线同轴,且弧形槽(41)与滑槽(27)连通;第二滑动板(242)的底端呈圆弧状并粘接有橡胶材质的密封层,密封层与透光板(21)抵接。

2.根据权利要求1所述的一种绿色节能装配式建筑,其特征在于:所述驱动件为驱动气缸(25),驱动气缸(25)的一端与第二滑动板(242)铰接,另一端连接有调节两个驱动气缸(25)距离的调节组件(3)。

3.根据权利要求2所述的一种绿色节能装配式建筑,其特征在于:所述调节组件(3)包括双向丝杠(31)和调节块(32),双向丝杠(31)与顶板(22)转动连接,且固定连接有调节电机(311),调节块(32)设有两个,分别套设在双向丝杠(31)上与双向丝杠(31)螺纹连接,且两个调节块(32)分别与两个驱动气缸(25)铰接。

4.根据权利要求1所述的一种绿色节能装配式建筑,其特征在于:所述弧形槽(41)底壁开设有卡嵌槽(42),卡嵌槽(42)位于远离透光板(21)的一端,卡嵌槽(42)内滑动连接有卡嵌块(43),卡嵌块(43)固定连接有驱动其上下滑动的升降组件(5)。

5.根据权利要求1所述的一种绿色节能装配式建筑,其特征在于:所述弧形槽(41)的底壁开设有透水孔(44),透水孔(44)贯穿弧形杆(4)的厚度。

6.根据权利要求1所述的一种绿色节能装配式建筑,其特征在于:所述通风口(211)处固定连接有通风管(212),通风管(212)的顶部高于透光板(21)的顶面。

7.一种权利要求3所述的一种绿色节能装配式建筑的施工方法,其特征在于,包括以下步骤:

S1:通过预制的墙体装配围合成房体(1),S2:在透光板(21)顶面开设滑槽(27),并在滑槽(27)内滑动连接滑块(271);在透光板(21)上开设通风口(211),并在通风口(211)内固定安装通风管(212);之后将透光板(21)水平安装于墙体的顶部;

S3:将两个挡板(23)固定安装在透光板(21)的长度方向的两端;

S4:将两个活动板(24)安装在顶板(22)长度方向的两侧,并使活动板(24)与顶板(22)铰接;然后,将两个调节块(32)螺纹套设在双向丝杠(31)上,并使双向丝杠(31)转动连接于顶板(22)内壁;在调节块(32)和活动板(24)之间安装驱动气缸(25),驱动气缸(25)的一端与调节块(32)铰接,另一端与活动板(24)铰接;

S5:将顶板(22)安装在挡板(23)顶部,并使活动板(24)底部与滑块(271)铰接。
