专利号: 2021100894292
申请人: 深圳市极尚建筑装饰设计工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

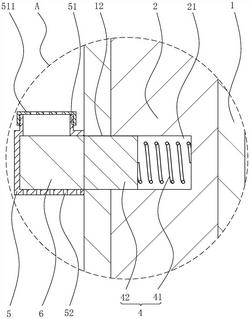

1.一种单元式幕墙隐藏式通风系统,其特征在于,包括:幕墙板(1),开设有通风口(11),所述幕墙板(1)开设有卡槽(12);挡板(2),位于所述通风口(11)处,所述挡板(2)与所述幕墙板(1)滑动连接,推动所述挡板(2)相对所述幕墙板(1)滑动,所述挡板(2)会与所述通风口(11)之间产生错位,第一弹性件(3)会发生形变,同时固定装置(4)能够固定所述挡板(2)与所述幕墙板(1),此时建筑内部的空气和建筑外部的空气通过所述通风口(11)进行交换;第一弹性件(3),固定连接在所述挡板(2)与所述幕墙板(1)之间;固定装置(4),包括第二弹性件(41)及固定连接在所述挡板(2)上的卡块(42),所述第二弹性件(41)位于所述挡板(2)与所述卡块(42)之间,所述第二弹性件(41)处于压缩状态,所述卡块(42)远离所述第二弹性件(41)的端部抵接在所述幕墙板(1)上;所述挡板(2)滑动至所述挡板(2)与所述通风口(11)错位处,所述第二弹性件(41)用于驱动所述卡块(42)卡接在所述卡槽(12)中;

集水壳(5),固定连接在所述幕墙板(1)外侧,所述集水壳(5)与所述卡槽(12)连通,所述集水壳(5)一侧贯穿开设有集水口;

遇水膨胀止水条(6),位于所述集水壳(5)中;所述幕墙板(1)内部开设有滑槽(13),所述通风口(11)位于所述滑槽(13)下部,所述滑槽(13)长度方向为竖直方向,所述第一弹性件(3)位于所述挡板(2)上方;所述挡板(2)靠近所述集水壳(5)一侧开设有限位槽(21),所述第二弹性件(41)和所述卡块(42)位于所述限位槽(21)中,未形变的第二弹性件(41)长度小于所述限位槽(21)深度;当发生降雨时,雨水会通过所述集水口进入所述集水壳(5)中,所述集水壳(5)中的所述遇水膨胀止水条(6)会迅速膨胀,同时所述遇水膨胀止水条(6)会推动所述卡块(42)离开所述卡槽(12),此时所述第一弹性件(3)和所述挡板(2)的自重会控制所述挡板(2)恢复遮挡在所述通风口(11)处,无需用电便能在降雨时关闭所述通风口(11);所述通风口(11)关闭时所述第一弹性件(3)处于压缩状态,所述集水壳(5)上固定连接有竖直的遮挡筒(51),所述遮挡筒(51)的下端口通过所述集水口与所述集水壳(5)连通,所述遮挡筒(51)的上端口与所述幕墙板(1)之间有间距。

2.根据权利要求1所述的单元式幕墙隐藏式通风系统,其特征在于:所述挡板(2)位于所述滑槽(13)中,所述挡板(2)通过所述滑槽(13)沿所述滑槽(13)长度方向与所述幕墙板(1)滑动连接,所述第一弹性件(3)位于所述滑槽(13)中,所述通风口(11)连通在所述滑槽(13)中,所述卡槽(12)开设在滑槽(13)内壁的幕墙板(1)上,所述卡槽(12)贯穿所述滑槽(13)内壁一侧的幕墙板(1)。

3.根据权利要求1所述的单元式幕墙隐藏式通风系统,其特征在于:所述集水口位于所述集水壳(5)上侧。

4.根据权利要求1所述的单元式幕墙隐藏式通风系统,其特征在于:所述遮挡筒(51)的上端口可拆卸连接有盖体(511),所述盖体(511)上贯穿开设有多个通孔。

5.根据权利要求4所述的单元式幕墙隐藏式通风系统,其特征在于:所述集水壳(5)下侧开设有多个透水孔(52)。

6.根据权利要求1所述的单元式幕墙隐藏式通风系统,其特征在于:所述挡板(2)与所述幕墙板(1)之间设置有密封条(14),所述密封条(14)与所述幕墙板(1)固定连接,所述密封条(14)抵接在所述挡板(2)上。
