专利号: 2021100941895
申请人: 成都工业学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

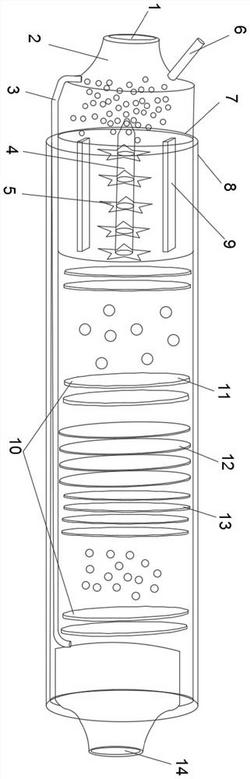

1.一种氮氧化物处理系统,其特征在于,包括依次连通的气体混合调节区、等离子激发区、SO2吸收区和NOX还原区,所述等离子激发区、SO2吸收区和NOX还原区外套设有绝缘隔热的外壳(8),所述气体混合调节区设有进气口(1),所述NOX还原区设有排气口(14);

所述气体混合调节区中设有调节进气口(1)进气流速的气体流速调节管(2),所述气体混合调节区还连通有进气管(6);

所述等离子激发区中套设有绝缘管(7),所述绝缘管(7)中相对设置有放电铜板(9),所述绝缘管所在区域之后可拆卸设置有多孔干燥板(10);

所述SO2吸收区中设置有多孔吸收板(11);

所述NOX还原区依次设置有多孔第一催化反应板(12)、多孔第二催化反应板(13)和多孔干燥板(10)。

2.根据权利要求1所述的氮氧化物处理系统,其特征在于,还包括回收管(3),所述回收管(3)一端管口位于气体混合调节区,依次穿过等离子激发区、SO2吸收区和NOX还原区,另一端管口位于NOX还原区的多孔干燥板(10)之后。

3.根据权利要求1所述的氮氧化物处理系统,其特征在于,所述绝缘管(7)中心轴向固定设置有支撑铜棒(4),所述支撑铜棒(4)上套设有五角星形放电铜片(5)。

4.根据权利要求3所述的氮氧化物处理系统,其特征在于,所述五角星形放电铜片(5)为多片且等距间隔排列。

5.根据权利要求1所述的氮氧化物处理系统,其特征在于,所述干燥板(10)、吸收板(11)、第一催化反应板(12)和第二催化反应板(13)均为多块且分别等距间隔排列。

6.根据权利要求1所述的氮氧化物处理系统,其特征在于,所述绝缘管(7)的材质为陶瓷。

7.采用权利要求1所述的氮氧化物处理系统对氮氧化物进行处理的方法,其特征在于,包括以下步骤:

从进气口通入氮氧化物,通过气体流速调节管调节氮氧化物的流速,同时从进气管通入H2,混合气体首先通过等离子激发区,在等离子激发区合成NH3,气体经干燥板干燥后,进入SO2吸收区通过选择吸收SO2的吸收板后进入NOX还原区,依次经过第一催化反应板和第二催化反应板,然后通过干燥板干燥后,从排气口排出;N2通过回收管回收至气体混合调节区再次循环。

8.根据权利要求7所述的方法,其特征在于,处理系统中温度为250‑350℃。

9.根据权利要求7所述的方法,其特征在于,所述第一催化反应板为负载Pt@CeO2/Al2O3催化剂的多孔板。

10.根据权利要求7所述的方法,其特征在于,所述第二催化反应板为负载FeδCe1‑δVO4催化剂的多孔板,δ=0.1、0.2、0.3或0.4。
