专利号: 2021100967293
申请人: 安徽农动食品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

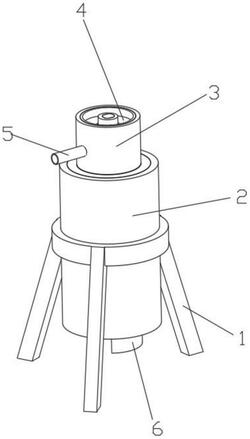

摘要:

权利要求书:

1.一种食品加工添加剂调配装置的搅拌混合杆,其特征在于,所述调配装置内壳(27)包括调配装置内壳本体(273),所述调配装置内壳本体(273)为无顶 有底空心圆柱壳体,所述调配装置内壳本体(273)上端固定有转轴固定架(271),所述转轴固定架(271) 与搅拌轴(221)上端转动连接,所述调配装置内壳本体(273)内侧底面上固定有旋转凸台(279),所述旋转凸台(279)上端与倾斜块(2235)的倾斜面相配合;所述搅拌混合杆(22)包括搅拌轴(221),所述搅拌轴(221)为有顶有底空心圆柱体,且搅拌轴(221)外侧壁上均匀设有多个滑槽,所述搅拌轴(221)上端转动连接有液态添加剂投入管(5),且液态添加剂投入管(5)与搅拌轴(221)内部贯通连接,所述搅拌轴(221)外侧壁上固定连接有搅拌叶(222),所述搅拌叶(222)为空心状态,且搅拌叶(222)外侧壁上均匀设有多个贯穿搅拌叶(222)内部的通孔,所述搅拌叶(222)与搅拌轴(221)内部贯通连接,所述搅拌轴(221)外侧壁上滑动装配有滑动搅拌叶(223),且滑动搅拌叶(223)滑动装配于搅拌轴(221)外侧壁上的滑槽内,所述滑动搅拌叶(223)为空心状态,且滑动搅拌叶(223)外侧壁上均匀设有多个贯穿滑动搅拌叶(223)内部的通孔,所述滑动搅拌叶(223)与搅拌轴(221)内部贯通连接,所述搅拌轴(221)下侧固定套有搅拌轴从动齿轮(225),所述搅拌轴(221)下端与搅拌驱动电机(224)输出轴固定连接,所述滑动搅拌叶(223)与搅拌叶(222)配合形成连贯的螺旋状搅拌结构;所述滑动搅拌叶(223)包括搅拌叶复位弹簧(2231),所述搅拌叶复位弹簧(2231)内嵌于搅拌轴(221)外侧壁上的滑槽内,所述搅拌叶复位弹簧(2231)上端与搅拌轴(221)外侧壁上的滑槽上端槽壁固定连接,且搅拌叶复位弹簧(2231)下端与活动条(2232)上端固定连接,所述活动条(2232)左右侧壁皆固定有限位条(2233),所述活动条(2232)设于搅拌轴(221)外侧壁上的滑槽内,且活动条(2232)通过限位条(2233)与搅拌轴(221)外侧壁上的滑槽滑动固定连接,所述活动条(2232)内侧为空心状态,且活动条(2232)与搅拌轴(221)内侧向贯通,所述活动条(2232)外侧壁上固定有滑动搅拌叶本体(2234),所述滑动搅拌叶本体(2234)为空心状态,且滑动搅拌叶本体(2234)外侧壁上均匀设有多个贯穿滑动搅拌叶本体(2234)内部的通孔,所述滑动搅拌叶本体(2234)与活动条(2232)内部贯通连接,所述活动条(2232)下端固定有倾斜块(2235);滑动搅拌叶本体(2234)在旋转时倾斜块(2235)不断与旋转凸台(279)接触,进而使活动条(2232)上下移动,进而使滑动搅拌叶本体(2234)在调配装置内壳(27)内进行旋转上下移动,进而对固态食品添加剂与液态食品添加剂混合物进行上下搅拌被搅拌的固态食品添加剂与液态食品添加剂混合物由下贯穿口(274)进入外侧搅拌机构壳体(261)内下端;搅拌轴(221)转动带动搅拌轴从动齿轮(225)转动,搅拌轴从动齿轮(225)带动传动齿环(242)转动,传动齿环(242)带动外侧搅拌机构壳体(261)转动,进而带动搅拌螺旋叶片(262)转动,搅拌螺旋叶片(262)将外侧搅拌机构壳体(261)下端的固态食品添加剂与液态食品添加剂混合物向上输送,并由上贯穿口(272)重新进入调配装置内壳本体(273)内;搅拌完成后,密封挡板驱动电机(276)启动,密封挡板驱动电机(276)带动挡板驱动齿轮(275)转动,挡板驱动齿轮(275)带动密封挡板(277)移动,使密封挡板(277)缩入调配装置内壳本体(273)底面内侧,使调配装置内壳本体(273)内部通过出料口(278)与外界贯通,调配装置内壳本体(273)内部的固态食品添加剂与液态食品添加剂混合物有出料口(278)进入添加剂输出端口(6)内,通过添加剂输出端口(6)流出设备。
