专利号: 2021101064496
申请人: 东莞市恒工设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

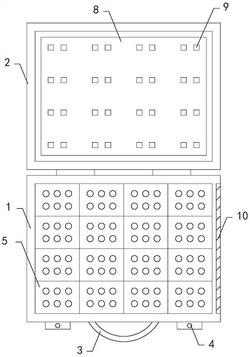

1.一种拆卸式电子技术实验箱,包括箱体(1),所述箱体(1)上设置有箱盖(2),箱盖(2)与箱体(1)铰接,箱体(1)的侧面设置有把手(3)和两个安全锁(4),其特征在于:包括多个实验模块(5),多个实验模块(5)的底部均设置有两个固定脚(6),两个固定脚(6)之间存在空隙,固定脚(6)均为弹性材质,固定脚(6)的外侧均设置有三角形的凸起,固定脚(6)的外侧均覆盖有铜膜,多个实验模块(5)均匀的放置在箱体(1)的内部,箱体(1)的侧面均匀的设置有多个固定孔,多个固定孔的内部均滑动连接有固定杆(7),多个固定杆(7)均沿长度方向设置有固定槽,多个固定杆(7)分别通过多个固定槽穿过多个固定脚(6)的两侧,多个固定杆(7)分别位于多个固定脚(6)的凸起上方,所述箱盖(2)的内部放置有实验板(8),实验板(8)为集成电路板,所述实验板(8)与加固块(17)对应位置设置有铜膜,实验板(8)均匀的设置有多个实验孔(9),多个实验孔(9)的内部均覆盖有铜膜,所述实验孔(9)内部覆盖的铜膜与实验板(8)上设置的铜膜电性连接;箱盖(2)上设置有安全盒(13),所述安全盒(13)位于所述实验板(8)的下方,安全盒(13)的两端设置有两个滑动杆(14),两个滑动杆(14)的内侧均设置有滑动槽,安全盒(13)的前侧设置有加固板(15),加固板(15)上设置有加固槽,加固槽的内部设置有加固弹簧(16),加固弹簧(16)的顶端设置有加固块(17),所述加固块(17)与外部电源连接。

2.根据权利要求1所述的拆卸式电子技术实验箱,其特征在于:还包括防护板(10),所述防护板(10)通过铰接轴与所述箱体(1)的侧面转动连接,防护板(10)位于多个固定杆(7)的外侧,箱体(1)的侧面设置有磁铁条(11),磁铁条(11)位于防护板(10)的下方。

3.根据权利要求1所述的拆卸式电子技术实验箱,其特征在于:还包括多个实验模块(5)上均设置有多个接线柱(12),所述接线柱(12)与同一实验模块(5)上固定脚(6)外侧覆盖的铜膜电性连接。

4.根据权利要求1所述的拆卸式电子技术实验箱,其特征在于:还包括海绵垫(18),所述海绵垫(18)放置在多个实验模块(5)的上方。

5.一种如权利要求1‑4任意一项所述的拆卸式电子技术实验箱的使用方法,其特征在于:包括以下步骤:

步骤一、打开安全锁(4),将实验板(8)取出,将安全盒(13)通过滑动杆(14)于实验板(8)滑动连接,然后,通过加固弹簧(16)和加固块(17)将实验板(8)与电源连接;

步骤二、转动防护板(10),将固定杆(7)抽出,然后,根据实验需要,取出相应功能的实验模块(5);

步骤三、将实验模块(5)按照相应的位置插入到实验孔(9)内,通过固定脚(6)上的铜膜与实验板(8)和电源连通,然后,进行相应的电子技术实验;

步骤四、实验结束后,将安全盒(13)与实验板(8)分离,自动切断实验板(8)电源,从而在拆卸实验模块时,保证断电操作,从而提高操作的安全性,避免发生事故;然后,按压固定脚(6)将实验模块(5)与实验板(8)分离,将实验模块(5)和实验板(8)收纳至箱体(1)的内部,并使用固定杆(7)对实验模块(5)进行固定。
