专利号: 2021101072647
申请人: 杨苗苗
专利类型:发明专利
专利状态:已下证
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

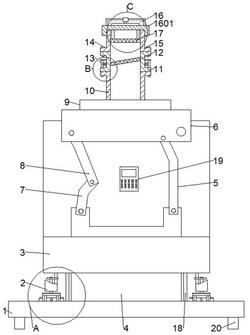

1.一种肿瘤科用的肿瘤细胞团的分选过滤装置,包括底板(1)、升降组件(2),底板(1)两侧上方固定连接有升降组件(2),升降组件(2)上方固定连接有升降架(3),其特征在于,所述底板(1)中部固定连接有与升降架(3)中部下方滑动连接的固定架(4),固定架(4)右侧上方转动连接有第一摆杆(5),第一摆杆(5)上端转动连接有右侧与升降架(3)右侧上方转动连接的安装台(6),固定架(4)左侧上方转动连接有第二摆杆(7),第二摆杆(7)上端转动连接有上端与安装台(6)左侧下方转动连接的第三摆杆(8),安装台(6)上方固定连接有夹持组件(9),夹持组件(9)夹持有试管(10),试管(10)上方设置有第二过滤筒(11),第二过滤筒(11)中部固定连接有倾斜的第二过滤层(12),第二过滤筒(11)两侧通过自动限位组件(13)连接,第二过滤筒(11)上方通过插销(14)连接有第一过滤筒(15),第一过滤筒(15)上方固定连接有转动组件(16),转动组件(16)下方固定连接有第一过滤层(17),所述升降组件(2)包括第一电机(201),固定连接在底板(1)两侧上方的第一电机(201)轴中部固定连接有斜转轮(202),第一电机(201)轴上端转动连接有限位板(203),限位板(203)另一侧滑动连接有下端在斜转轮(202)上方边缘滑动的滑轴(204),滑轴(204)上端与升降架(3)固定连接,所述自动限位组件(13)包括支撑板(1301),固定连接在第二过滤筒(11)两侧下方的支撑板(1301)固定连接有第二电机(1302),第二电机(1302)轴固定连接有齿轮(1303),第二过滤筒(11)两侧上方固定连接有固定板(1304),固定板(1304)滑动连接有与齿轮(1303)啮合的齿条插杆(1305),齿条插杆(1305)穿过第二过滤筒(11)和试管(10)边缘,所述夹持组件(9)包括安装架(901),固定连接在安装台(6)上方的安装架(901)固定连接有电动推杆(902),电动推杆(902)端部固定连接有移动块(903),移动块(903)两侧转动连接有两个第四摆杆(904),第四摆杆(904)另一端转动连接有与安装架(901)滑动连接的滑动板(905),滑动板(905)一侧固定连接有夹持块(906),夹持块(906)之间凹陷处夹持有试管(10)。

2.根据权利要求1所述的肿瘤科用的肿瘤细胞团的分选过滤装置,其特征在于,所述转动组件(16)包括封盖(1601),螺纹连接在第一过滤筒(15)上方的封盖(1601)两侧上方固定连接有支撑架(1602),支撑架(1602)上方固定连接有第三电机(1603),第三电机(1603)轴固定连接有横杆(1604),横杆(1604)两端下方固定连接有下端与第一过滤层(17)固定连接的连接杆(1605)。

3.根据权利要求1所述的肿瘤科用的肿瘤细胞团的分选过滤装置,其特征在于,所述底板(1)两侧上方固定连接有与升降架(3)滑动连接的导杆(18)。

4.根据权利要求1所述的肿瘤科用的肿瘤细胞团的分选过滤装置,其特征在于,所述升降架(3)中部固定连接有控制单元(19)。

5.根据权利要求1所述的肿瘤科用的肿瘤细胞团的分选过滤装置,其特征在于,所述底板(1)两侧下方固定连接有支撑腿(20)。

6.根据权利要求1所述的肿瘤科用的肿瘤细胞团的分选过滤装置,其特征在于,所述固定架(4)与底板(1)的连接方式为螺栓连接。

7.根据权利要求1所述的肿瘤科用的肿瘤细胞团的分选过滤装置,其特征在于,所述安装台(6)中部开有与试管(10)底部配合的凹槽。
