专利号: 2021101073334
申请人: 吴子怡
专利类型:发明专利
专利状态:授权未缴费
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

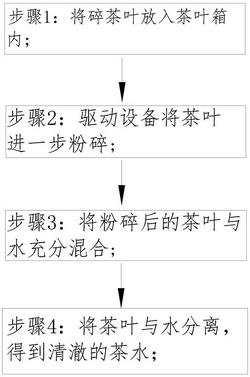

1.一种茶叶分选后碎茶叶的再利用方法,其特征在于:包括以下几个步骤:

步骤1:将碎茶叶放入茶叶箱内;

步骤2:驱动设备将茶叶进一步粉碎;

步骤3:将粉碎后的茶叶与水充分混合;

步骤4:将茶叶与水分离,得到清澈的茶水;

该方法使用到的设备包括支撑装置(1)、电机(2)、下桶(4)、上桶(4‑1)和茶叶箱(5),所述上桶(4‑1)固定连接在下桶(4)上方的安装架上,所述电机(2)固定连接在与上桶(4‑1)固定连接的支撑装置(1)上,所述茶叶箱(5)设置在电机(2)下方的上桶(4‑1)内;所述电机(2)上设置有主轴(7),所述上桶(4‑1)内固定连接有第一滤板(14),所述主轴(7)贯穿第一滤板(14)且与第一滤板(14)滑动连接;所述第一滤板(14)上方的主轴(7)上滑动连接有茶叶箱(5),所述茶叶箱(5)与主轴(7)通过设置在主轴(7)上的第二限位条(19‑2)和设置在茶叶箱(5)上的第一通槽(5‑4)滑动连接;所述茶叶箱(5)底面设置有连通茶叶箱(5)内部的落料口(5‑1);所述茶叶箱(5)靠近落料口(5‑1)的一侧固定连接有磨料板(11);所述磨料板(11)底面设置用于研磨茶叶的有弧形斜面;

所述主轴(7)下方设置有能与其同步转动的搅拌轮(16);所述搅拌轮(16)下方固定连接有第二滤板(32),所述第二滤板(32)下方的下桶(4)内壁固定连接有底板(28),所述底板(28)上设置有排料阀(3);

所述上桶(4‑1)内壁设置有第一圆弧槽(13),所述第一圆弧槽(13)连通有螺旋向上的第一螺纹槽(13‑1);所述茶叶箱(5)与第一滤板(14)之间设置有固定连接在第一滤板(14)上的第一弹簧(23);所述茶叶箱(5)上方的主轴(7)内开设有第二通槽(20),所述第二通槽(20)内滑动连接有两个楔块(29),两个所述楔块(29)之间设置有第三弹簧(30);所述茶叶箱(5)外壁上固定连接有第一滑柱(5‑2),所述第一滑柱(5‑2)设置在第一圆弧槽(13)内;所述第一滤板(14)下侧的主轴(7)内设置有第一套筒(21),所述第一套筒(21)通过开设在主轴(7)上的第二滑槽(18)与主轴(7)滑动连接,所述第一套筒(21)同时通过开设在茶叶箱(5)内的第三圆弧槽(5‑3)与茶叶箱(5)滑动连接;所述第一套筒(21)下方套接有内轴(22),所述内轴(22)下方转动连接有第二弹簧(24),所述第二弹簧(24)下方转动连接有通过第三滑槽(25)滑动连接在主轴(7)内的滑板(26),所述滑板(26)下方固定连接有弹片(27),所述弹片(27)两侧的主轴(7)内壁上固定连接有对称设置的收缩杆(31);所述弹片(27)通过第一滑槽(16‑1)与主轴(7)滑动连接,所述弹片(27)穿过第一滑槽(16‑1)与搅拌轮(16)插接;

所述第二滤板(32)外围的下桶(4)内壁上开设有第二圆弧槽(15),所述第二圆弧槽(15)上方连通有第二螺纹槽(15‑1),所述第二螺纹槽(15‑1)上方的下桶(4)内壁上开设有与第二螺纹槽(15‑1)连通的竖直槽(15‑2);所述第二滤板(32)外围还固定连接有第二滑柱(32‑

1),所述第二滑柱(32‑1)滑动设置在第二圆弧槽(15)内;所述主轴(7)下方开设有能和搅拌轮(16)内壁上外螺纹匹配的不完全螺纹,所述不完全螺纹仅开设在搅拌轮和第一滤板之间的主轴上;

所述楔块(29)上方的主轴(7)上设置有波动环(6),所述波动环(6)上设置有多个圆弧凸起;所述茶叶箱(5)上也设置有与波动环(6)上配合的圆弧凸起。

2.根据权利要求1所述的一种茶叶分选后碎茶叶的再利用方法,其特征在于:所述上桶(4‑1)和下桶(4)之间设置有同时滑动连接在下桶(4)和上桶(4‑1)上的卸料环(10),所述卸料环(10)内壁上固定连接有挡环(10‑1),所述第二滤板(32)上固定连接有比搅拌轮(16)上的搅拌叶略高的顶柱(17)。

3.据权利要求2所述的一种茶叶分选后碎茶叶的再利用方法,其特征在于:所述卸料环(10)上固定连接有第一连杆(9);所述上桶(4‑1)通过支撑装置(1)滑动连接有限位环(8),所述限位环(8)内壁设置有斜面,所述限位环(8)的圆周上固定连接有挡块(8‑1),所述挡块(8‑1)与第一连杆(9)滑动连接;所述波动环(6)上设置有穿过波动环(6)并且弹性插接在主轴(7)上的插杆(12);所述插杆(12)远离主轴(7)的一端与限位环(8)内壁接触。

4.据权利要求3所述的一种茶叶分选后碎茶叶的再利用方法,其特征在于:所述主轴(7)上的第二限位条(19‑2)上方的主轴(7)上设置有飞轮(19),所述飞轮(19)圆周上固定连接有第一限位条(19‑1),所述第一限位条(19‑1)设置在茶叶箱(5)上的第一通槽(5‑4)内。
