专利号: 2021101154717
申请人: 浙江农林大学
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

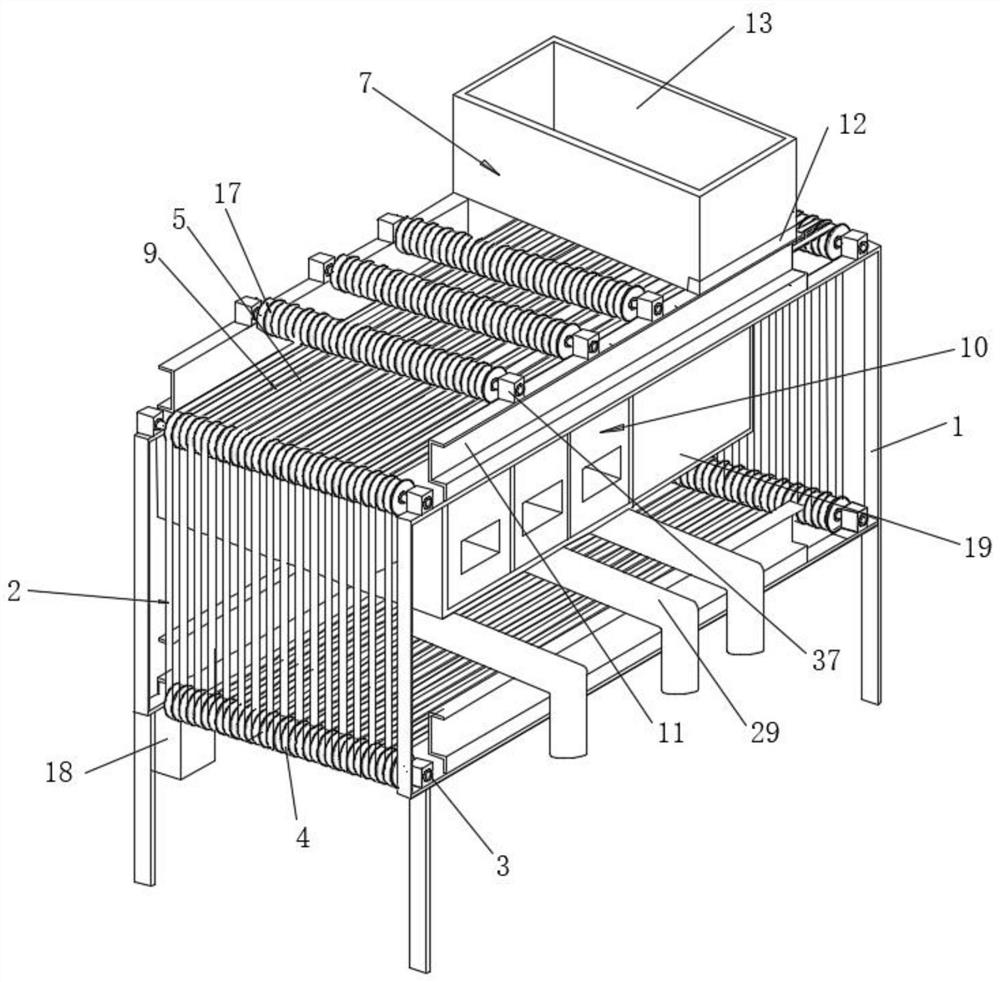

1.一种香榧采收用分级筛选装置,其特征在于:包括机架体(1),所述机架体(1)上设有分级筛分机构(2),分级筛分机构(2)包括设置在所述机架体(1)上设有多个呈上下分布的转动轴(3),所述转动轴(3)上并排设置有的多个转动带轮(4),转动带轮(4)之间设有运动带条(5),多个运动带条(5)之间形成筛网(9),且相邻的运动带条(5)之间设有筛分间隙(6),筛分间隙(6)沿着运动带条(5)的运动方向逐渐变宽;所述机架体(1)在位于运动带条(5)之间的筛分间隙(6)最窄处的上方设有进料布料机构(7),所述机架体(1)上设有与进料布料机构(7)相配合的平料机构(8),所述机架体(1)上设有与筛网(9)相配合的分选接料机构(10);所述进料布料机构(7)包括设置在机架体(1)两侧的且竖直向上的防脱板(11),两个防脱板(11)之形成一个限料通道,两个防脱板(11)的顶部之间经定位架(12)固定有进料漏斗(13),所述进料漏斗(13)的底部设有与长条状的出料管(14),所述出料管(14)内设有出料转盘(15),出料转盘(15)上设有多个送料凹槽(16);所述机架体(1)上设有多个沿着运动带条(5)运动方向设置的清料机构(17);所述机架体(1)上设有与转动轴(3)传动连接的第一驱动电机(18)。

2.根据权利要求1所述的香榧采收用分级筛选装置,其特征在于,所述分选接料机构(10)包括固定在机架体(1)上的分选箱(19),分选箱(19)上沿着运动带条(5)的运动方向设有多个接料斗(20),分选箱(19)内设有接料斗(20)一一对应的进料腔(21),所述接料斗(20)的底部设有长条状的且伸入到进料腔(21)的送料管(22),送料管(22)的底部连接有筛分网管(42),所述分选箱(19)在位于筛分网管(42)的一侧设有进风口(23),所述分选箱(19)在位于筛分网管(42)的另一侧设有引风罩(24),引风罩(24)上设有出风管(25),所述机架体(1)上设有出风机(26),所述出风机(26)的进风端经送风管与出风管(25)连接,所述机架体(1)上设有与出风机(26)的出风端连接的排风管(27),所述排风管(27)上设有除尘布袋(28);所述进料腔(21)的底部设有倾斜的排料管(29)。

3.根据权利要求2所述的香榧采收用分级筛选装置,其特征在于,所述进风口(23)设有灰尘过滤网(41)。

4.根据权利要求1所述的香榧采收用分级筛选装置,其特征在于,所述平料机构(8)包括设置在两个防脱板(11)之间的往复丝杆(30),所述往复丝杆(30)上设有沿往复丝杆(30)往复运动的滑块(31),滑块(31)的底部固定有平料爪耙(32),两个防脱板(11)之间设有与往复丝杆(30)平行设置的限位光杆(33),所述滑块(31)上设有供限位光杆(33)穿过的限位孔,所述防脱板(11)上固定有与往复丝杆(30)传动连接的第二驱动电机(34)。

5.根据权利要求1所述的香榧采收用分级筛选装置,其特征在于,所述清料机构(17)包括设置两个防脱板(11)之间的传动轴(35),所述传动轴(35)上设有与运动带条(5)一一对应的毛刷(36),所述防脱板(11)上固定有与传动轴(35)的轴端传动连接的伺服电机(37)。

6.根据权利要求5所述的香榧采收用分级筛选装置,其特征在于,所述毛刷(36)包括滑动套设在传动轴(35)上的套筒(38),套筒(38)上设有清料刷毛(39),所述套筒(38)经定位螺栓与传动轴(35)相固定。

7.根据权利要求6所述的香榧采收用分级筛选装置,其特征在于,所述传动轴(35)的运动方向与运动带条(5)的运动方向相反。

8.根据权利要求1所述的香榧采收用分级筛选装置,其特征在于,所述运动带条(5)的表面设有向上凸起的凸条(40)。
