专利号: 202110117970X
申请人: 陈子格
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2025-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

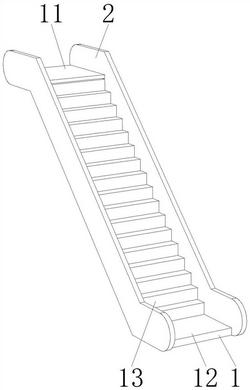

1.一种人行天桥的露天扶梯,包括扶梯(1)和扶手带(2),所述扶梯(1)的两端与扶手带(2)的内壁滑动连接,所述扶梯(1)包括上水平板(11)、下水平板(12)和梯级板(13),所述上水平板(11)的两端与扶梯(1)的内侧固定连接,所述上水平板(11)的底部与梯级板(13)的顶部滑动连接,其特征在于:所述上水平板(11)包括板件(111)和清除机构(112),板件(111)的底端与清除机构(112)的顶部固定连接,所述清除机构(112)包括刮除件(a1)和清洁件(a2),所述刮除件(a1)的两侧均固定连接有清洁件(a2),所述清洁件(a2)包括软胶块(b1)和清洁板(b2),所述软胶块(b1)的左右两端均与刮除件(a1)的两侧固定连接,所述软胶块(b1)的底部固定连接有清洁板(b2),所述清洁板(b2)的底端开设有滑槽,所述滑槽的内部设置有若干个震动球(b3),所述清洁板(b2)的底端转动连接有接触球(b4)。

2.根据权利要求1所述的一种人行天桥的露天扶梯,其特征在于:所述刮除件(a1)包括连接杆(c1)、刮板(c2)和旋转轮(c3),所述连接杆(c1)的内壁开设有通孔,所述通孔的内壁与旋转轮(c3)的外壁滑动连接,所述连接杆(c1)的底端与刮板(c2)的顶部固定连接,所述刮板(c2)的两端内部设置有若干个弹力压板(c4)。

3.根据权利要求2所述的一种人行天桥的露天扶梯,其特征在于:所述旋转轮(c3)包括弧形板(d1)和转动轴(d4),所述转动轴(d4)的外壁与通孔的内壁滑动连接,所述转动轴(d4)的两端固定连接有连接板(d2),所述连接板(d2)的远离轴心处均有设置有若干个弧形板(d1),所述连接板(d2)的内壁固定连接有若干个回弹件(d3),所述回弹件(d3)的底部固定连接有弹簧条(d5),所述弹簧条(d5)的底部与转动轴(d4)的两端固定连接。
