专利号: 202110123570X
申请人: 宜昌海博软件科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

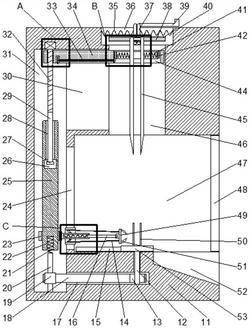

1.一种自动芒果去皮机,包括去皮机,其特征在于:所述去皮机内设有开口向右的去皮腔,所述去皮腔上壁相连通的设有通孔,所述通孔上壁相连通的设有开口向上的上腔,所述去皮机内设有左腔,所述通孔与所述左腔之间相连通的设有上开槽,所述去皮腔与所述左腔之间相连通的设有下开槽,所述左腔上壁固设有电机,所述电机下端动力连接有竖螺杆,所述竖螺杆上通过螺纹连接有滑臂,所述滑臂向右滑动连接并穿过所述上开槽,所述滑臂右侧滑动连接于所述通孔内壁,所述滑臂上下贯通的设有滑臂孔,所述滑臂孔内转动连接有转环,所述转环上下贯通的设有滑槽,所述滑槽内左右对称的滑动设有插板,所述插板相背端与所述滑槽左右壁之间分别固连有顶簧,所述滑臂设有开口向下的锥齿槽,所述锥齿槽右壁与所述滑臂孔左壁之间相连通的转动设有传导轴,所述传导轴左端固连有左锥齿,所述传导轴右端固连有右锥齿,所述右锥齿啮合于所述转环,所述上腔后壁设有后槽,所述后槽左右壁之间转动连接有后螺杆,所述后螺杆左右对称两段螺纹旋向相反,所述后螺杆上左右对称的通过螺纹连接有拨板,所述拨板滑动连接于所述上腔前后壁之间,右侧的所述拨板上端固连有拉杆,所述竖螺杆下端固连有光杆,所述光杆下端固连有啮合轮,所述左腔内上下移动设有螺纹柱,所述螺纹柱内设有空腔,所述空腔上壁相连通的设有啮合孔,所述光杆向下伸入所述啮合孔内,所述啮合轮的直径等于所述啮合孔内径,所述螺纹柱上通过往复螺纹连接有螺纹环,所述螺纹环右端固连有滑筒,所述滑筒设有开口向右的内腔,所述内腔左壁固连有平衡弹簧,所述平衡弹簧右端固连有滑动连接于所述内腔的刀柄,所述刀柄右端铰接有刀座,所述刀座右端上下对称的固连有两个刀片,所述左腔右壁相连通的设有带腔,所述去皮腔下壁转动设有底板,所述底板上端固连有插杆,所述底板下端固连有右带轴,所述右带轴向下贯穿的转动连接于所述带腔下壁,所述右带轴上固连有右带轮,所述左腔下壁转动连接有左带轴,所述左带轴上固连有左带轮,所述左带轮与所述右带轮之间张紧有皮带,所述螺纹柱下端设有开口向下的盲孔,所述盲孔上壁与所述左带轴上端之间固连有内簧。

2.如权利要求1所述的一种自动芒果去皮机,其特征在于:所述拨板相背端与所述上腔左右壁之间固连有复位弹簧。

3.如权利要求1所述的一种自动芒果去皮机,其特征在于:所述底板左端固连有扫臂,所述去皮腔下壁相连通的设有开口向右的出皮口。

4.如权利要求1所述的一种自动芒果去皮机,其特征在于:所述去皮腔右端相连通的设有侧门。

5.如权利要求1所述的一种自动芒果去皮机,其特征在于:所述下开槽上阻尼滑动连接有滑块,所述滑块左右贯通的设有抵槽,所述滑筒穿过所述抵槽,所述滑筒上下两端相对称的铰接有摆杆,所述摆杆相背端与所述刀座左端之间分别固连有拉绳。
