专利号: 2021101258059
申请人: 东莞市联汇盈晋电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

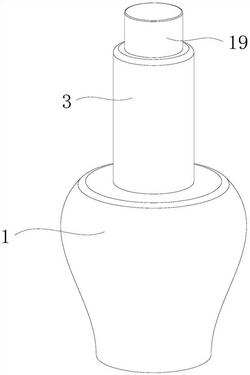

1.一种指甲油用存放瓶,包括瓶体(1)和瓶头(2),其特征在于:所述瓶头(2)的下端固定插接在瓶体(1)的上表面,瓶体(1)的上方设置有瓶盖(3),瓶盖(3)的下端螺纹套接在瓶头(2)的外表面,瓶头(2)的内部设置有内管(4),内管(4)的上端与瓶盖(3)固定连接,内管(4)的内部设置有推杆(5),瓶盖(3)滑动套接在推杆(5)的上端,瓶盖(3)的内部位于内管(4)的上方开设有空腔(6),空腔(6)的内部滑动滑动插接有推环(7),空腔(6)的内部位于推环(7)的下方设置有支撑弹簧(8),支撑弹簧(8)的下端与空腔(6)的内底壁固定连接,支撑弹簧(8)活动套接在推杆(5)的外表面,推环(7)固定套接在推杆(5)的外表面,推杆(5)的外表面位于推环(7)的下方固定套接有固定管(9),固定管(9)的下端滑动贯穿空腔(6)的内底壁,固定管(9)位于支撑弹簧(8)的内部,固定管(9)的圆周侧面开设有多个定位槽(10),内管(4)的内壁顶端固定连接有三个弹性卡板(11),弹性卡板(11)的中间部位活动卡接在定位槽(10)的内部;

所述内管(4)的内底壁固定插接有安装管(12),安装管(12)的活动套接在推杆(5)的外表面,安装管(12)的内部滑动插接有移动盘(13),移动盘(13)转动套接在推杆(5)的下端,安装管(12)的圆周侧面开设有三个与内部连通的通槽(14),三个通槽(14)的内部均设置有铰接板(15),三个铰接板(15)的上端均与移动盘(13)的底面铰接,安装管(12)的下方设置有三个安装板(16),三个铰接板(15)的底面分别与三个安装板(16)的上表面固定连接,三个安装板(16)的底面均固定安装有多个刷毛(17),安装管(12)的内部位于移动盘(13)的下方设置有三个导向块(18),三个导向块(18)相互远离的一面分别与两个铰接板(15)相互靠近的一面固定连接。

2.根据权利要求1所述的一种指甲油用存放瓶,其特征在于:所述瓶盖(3)的上表面滑动插接有顶罩(19),推杆(5)的上端面与顶罩(19)的内顶壁固定连接。

3.根据权利要求1所述的一种指甲油用存放瓶,其特征在于:所述瓶头(2)的内壁位于内管(4)的下方固定连接有若干个刮杆(20),若干个刮杆(20)呈锥形凸台状分布,安装管(12)位于若干个刮杆(20)之间。

4.根据权利要求1所述的一种指甲油用存放瓶,其特征在于:所述弹性卡板(11)的中间部位为V形,三个弹性卡板(11)以推杆(5)的轴线圆周阵列均匀分布。

5.根据权利要求1所述的一种指甲油用存放瓶,其特征在于:所述定位槽(10)的形状为V形,若干个定位槽(10)以三个为一组等距离分布在固定管(9)的外表面。

6.根据权利要求1所述的一种指甲油用存放瓶,其特征在于:所述通槽(14)的内顶壁为倾斜面,铰接板(15)的上表面为倾斜面,铰接板(15)的上表面倾斜角度与通槽(14)的内顶壁倾斜角度相等。

7.根据权利要求1所述的一种指甲油用存放瓶,其特征在于:所述导向块(18)的形状为直角三角形,三个导向块(18)相互靠近的一面为倾斜面。
