专利号: 2021101266939
申请人: 山东伊西欧普节能技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 烟草;雪茄烟;纸烟;吸烟者用品
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

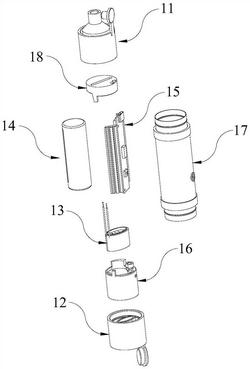

1.一种蒸发器,其特征在于:包括:

加热装置,所述加热装置包括用于对待加热物料进行加热的加热单元,所述加热单元设有用于容置所述待加热物料的物料容腔,所述加热单元包括底面和围设在所述底面上的侧壁,所述侧壁用于对所述待加热物料进行加热,所述底面和所述侧壁围设成所述物料容腔,所述底面上贯通开设有至少一个物料容腔通孔,吸嘴单元通过所述物料容腔通孔与所述物料容腔贯通;

控制装置,所述控制装置包括控制单元以及用于支撑控制单元的支撑单元,所述控制单元与所述加热单元电性连接,用于控制所述加热单元;

第一端部,设于所述加热装置的一侧,所述第一端部包括能够开合的吸嘴单元,所述吸嘴单元与所述物料容腔贯通;

第二端部,设于所述加热装置与所述第一端部相对的一侧,所述第二端部包括能够开合的开口单元,所述开口单元与所述物料容腔贯通;

电能储存装置,设于所述第一端部与所述加热装置之间,所述电能储存装置包括用于提供电能的电能储存单元,所述电能储存单元与所述控制装置电性连接;底盖,所述底盖套设在所述加热单元上,所述底盖包括设于所述底面外侧的底盖第一底面、底盖侧壁和与所述底盖侧壁连接且与所述底盖第一底面相对设立的底盖第二底面,所述底盖第一底面上贯通开设有底盖第一通孔,所述底盖侧壁围设在所述底盖第一底面上且与所述底盖第一底面连接,所述底盖第二底面上开设有与所述物料容腔贯通的底盖第二通孔;

气管,设于所述第一端部与所述加热装置之间,所述气管的一端与所述吸嘴单元连通,所述气管的另一端与所述物料容腔连通,所述气管与所述底盖第一通孔连通,气流依次通过底盖第一通孔和物料容腔通孔到达开口单元;所述支撑单元贯通设有用于容置气管的气管孔,气管设于气管孔中;

所述支撑单元设于所述电能储存单元上,所述控制单元容置于所述支撑单元的支撑单元容置部,所述电能储存单元、所述控制单元和所述支撑单元的一端均容置于所述底盖中,从而对所述电能储存单元、所述控制单元和所述支撑单元的位置进行固定;

所述底盖第一底面靠近所述支撑单元的一侧设有与所述气管配合连接的底盖气管连接部,所述底盖第一通孔的位置与所述底盖气管连接部的位置相对应,当所述气管的一端容置在所述底盖气管连接部中时,所述气管与所述底盖第一通孔相连通。

2.如权利要求1所述的蒸发器,其特征在于:所述底面,用于对所述待加热物料进行加热;所述加热单元还包括加热电极,设于所述侧壁上,并与所述控制装置电性连接。

3.如权利要求1所述的蒸发器,其特征在于:所述控制单元上设有控制单元开关。

4.如权利要求3所述的蒸发器,其特征在于:所述控制单元上还设有用于指示所述加热单元工作状态的指示灯。

5.如权利要求3所述的蒸发器,其特征在于:所述蒸发器还包括套筒装置,所述套筒装置包括套筒单元,所述加热装置以及所述控制装置均设于所述套筒单元内,所述套筒单元上与所述控制单元开关相对应的位置开设有套筒开关通孔。

6.如权利要求5所述的蒸发器,其特征在于:所述套筒装置还包括套设在所述套筒单元表面的防滑套,所述防滑套上与所述套筒开关通孔相对应的位置设有开关按钮,所述开关按钮与所述控制单元开关连接。

7.如权利要求6所述的蒸发器,其特征在于:所述套筒单元上还设有用于定位的套筒定位孔,所述防滑套上与所述套筒定位孔相对应的位置设有防滑套定位部,所述防滑套定位部与所述套筒定位孔配合连接。

8.一种蒸发设备,其特征在于:包括多个权利要求1~7任一项所述的蒸发器,各所述蒸发器依次连接,且各所述蒸发器的所述物料容腔依次贯通。

9.如权利要求8所述的蒸发设备,其特征在于:所述蒸发器的数量为两个,两个所述蒸发器通过所述第二端部配合连接。

10.如权利要求9所述的蒸发设备,其特征在于:两个蒸发器共用一个第二端部,第二端部包括开口单元容置部,开口连接在开口单元容置部的底部,且开口单元容置部的底部与开口相对应的位置贯通开设有至少一个第二端部通孔,开口通过第二端部通孔与物料容腔贯通,开口单元容置部的底部朝向加热单元的一侧设有与加热单元配合连接的第二端部连接部,第二端部连接部的位置与第二端部通孔相对应,开口单元容置部的底部朝向加热单元的一侧还设有与套筒单元配合连接的套筒连接部;当两个蒸发器连接时,一个蒸发器的套筒单元与第二端部的套筒连接部配合连接,同时使得第二端部连接部与该蒸发器的加热单元配合连接;另一个蒸发器的套筒单元与第二端部的开口单元容置部配合连接,同时使得开口与该蒸发器的加热单元配合连接,从而将两个蒸发器连接起来,两个蒸发器的物料容腔通过第二端部的第二端部通孔贯通,开口单元容置部和套筒连接部共用同一底部,开口单元容置部的侧壁和套筒连接部的侧壁对称设于该底部的两侧;开口和第二端部连接部对称分布在该底部的两侧,且通过第二端部通孔贯通。
