1.一种耐氯氨基酸修饰聚醚砜反渗透膜的制备方法，其特征是包括如下步骤：

1)双键聚醚砜的合成：

按比例，向容器中加入1‑10mmol 3,3'‑二烯丙基‑4,4'‑二羟基二苯砜、1‑10mmol 4,

4'‑二羟基二苯砜，2‑20mmol 4,4'‑二氟二苯砜、1‑30mmol碱金属碳酸盐，50‑100mL第一种有机溶剂，通入氮气，升温至110‑150℃，反应2‑5h除去水，再升温至170‑200℃反应2‑24h，得到粘稠溶液，在去离子水中沉淀洗涤，再用乙醇洗涤，真空干燥，得到双键聚醚砜；

2)氨基酸修饰聚醚砜的合成：

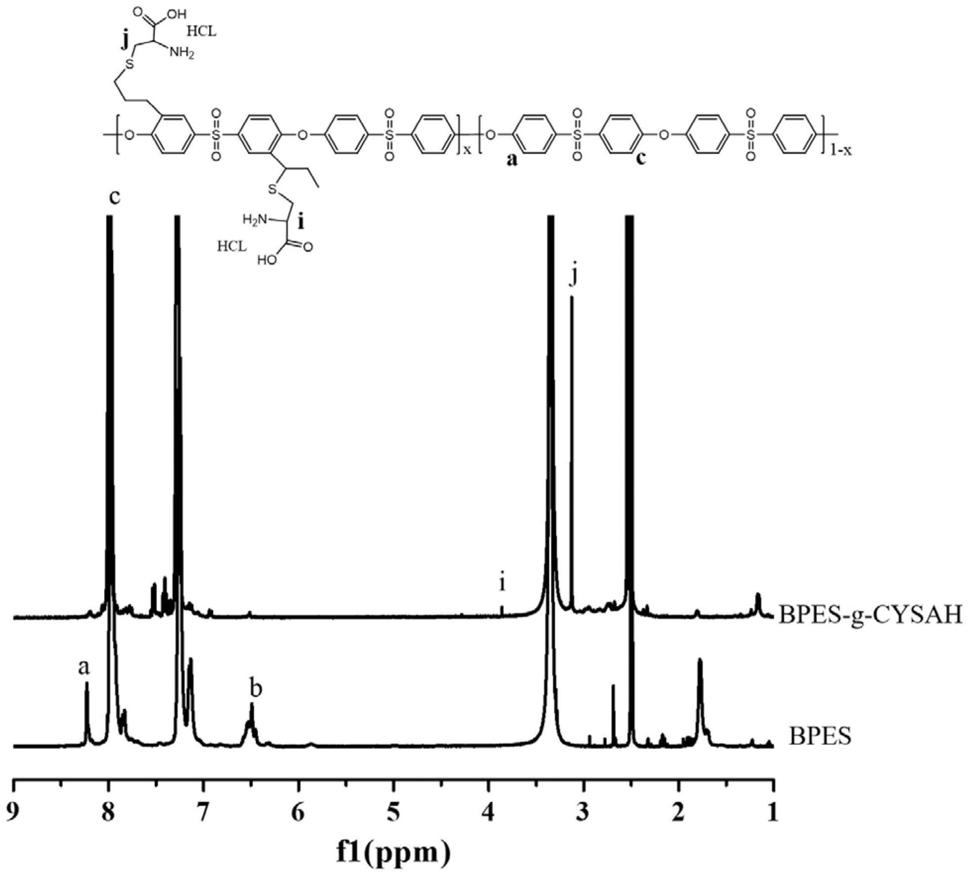

按比例，将1‑5g步骤1)获得的双键聚醚砜，0.1‑2.0g含巯基氨基酸或者含巯基氨基酸盐，0.1‑1g DMPA和10‑50mL第二种有机溶剂搅拌溶解，通入氮气，用波长为365nm的紫外光源照射，将照射后的溶液，加入到去离子水中，沉淀，过滤，得到固体，依次用去离子水和乙醇洗涤，在30‑50℃的真空烘箱中干燥24‑48h，得到氨基酸修饰聚醚砜；

DMPA是2,2‑二甲氧基‑2‑苯基苯乙酮的简写；

3)耐氯氨基酸修饰聚醚砜反渗透膜的制备：按比例将1‑5g步骤2)获得的氨基酸修饰聚醚砜和0‑10g聚砜类聚合物溶解在40‑100mL的第三种有机溶剂中配置成铸膜液，静置脱泡，然后倾倒在干净的玻璃板上刮膜，空气中挥发0‑120s，然后沉浸于0‑40℃凝固浴中成膜，得到耐氯氨基酸修饰聚醚砜反渗透膜。

2.根据权利要求1所述的方法，其特征是所述碱金属碳酸盐为K2CO3和Na2CO3中至少一种。

3.根据权利要求1所述的方法，其特征是所述第一种有机溶剂为N‑甲基吡咯烷酮，N,N‑二甲基乙酰胺，N,N‑二甲基甲酰胺，环丁砜，二甲基亚砜和甲苯中至少两种。

4.根据权利要求1所述的方法，其特征是所述含巯基氨基酸为DL‑巯基丁氨酸或N‑乙酰半胱氨酸，所述含巯基氨基酸盐为DL‑半胱氨酸盐酸盐。

5.根据权利要求1所述的方法，其特征是所述第二种有机溶剂为四氢呋喃，N,N‑二甲基乙酰胺，N,N‑二甲基甲酰胺，N‑甲基吡咯烷酮，二甲基亚砜和丙酮中至少一种。

6.根据权利要求1所述的方法，其特征是步骤3)中聚砜类聚合物为1‑9g。

7.根据权利要求1或6所述的方法，其特征是聚砜类聚合物为、聚砜，磺化聚砜，聚醚砜、磺化聚醚砜或步骤1)获得的双键聚醚砜。

8.根据权利要求1所述的方法，其特征是第三种有机溶剂为四氢呋喃，N,N‑二甲基乙酰胺，N,N‑二甲基甲酰胺，N‑甲基吡咯烷酮，丙酮和二甲基亚砜中至少一种。

9.根据权利要求1所述的方法，其特征是所述有凝固浴为水，N,N‑二甲基乙酰胺、二甲基亚砜和N‑甲基吡咯烷酮中的至少一种。

10.权利要求1‑9之一的方法制备得到耐氯氨基酸修饰聚醚砜反渗透膜。
