专利号: 2021101364594
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-07-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

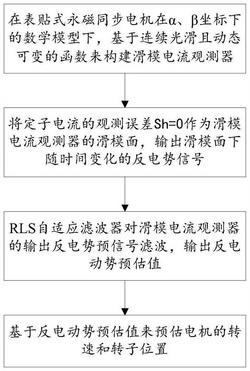

1.一种表贴式永磁同步电机无传感器控制方法,其特征在于,所述方法具体包括如下步骤:S1.在表贴式永磁同步电机在α、β坐标下的数学模型下,基于连续光滑且动态可变的函数来构建滑模电流观测器;

S2.将定子电流的观测误差Sh=0作为滑模电流观测器的滑模面,输出滑模面下随时间变化的反电势信号;

S3.将滑膜电流观测器输出的反电势信号乘以放大因子K2进行放大,将放大的反电势信号输入RLS自适应滤波器;

S4.RLS自适应滤波器对放大后的反电势预信号进行滤波,输出反电动势预估值;

S5.基于反电动势预估值来预估电机的转速和转子位置,转子位置 的最终估计值为:其中, 为RLS自适应滤波器输出的两相反电动势预估值,Ψ为转子磁链,N为相位角的补偿的系数,K2为放大因子。

2.如权利要求1所述表贴式永磁同步电机无传感器控制方法,其特征在于,基于sigmoid函数构建滑膜电流观测器,其控制方程具体如下:式中:iα、iβ为两相定子电流的测量值,eα、eβ为随时间变化的两相反电动势;RS为定子电阻;LS为定子电感; 为两相定子电流的预估值,t表示时间;a为正常数,KS为优化后的函数增益。

3.如权利要求1所述表贴式永磁同步电机无传感器控制方法,其特征在于,基于双曲正切函数tanh构建滑膜电流观测器,其控制方程具体如下:式中:iα、iβ为两相定子电流的测量值,eα、eβ为随时间变化的两相反电动势;RS为定子电阻;LS为定子电感; 为两相定子电流的预估值,t表示时间,KS为优化后的函数增益。
