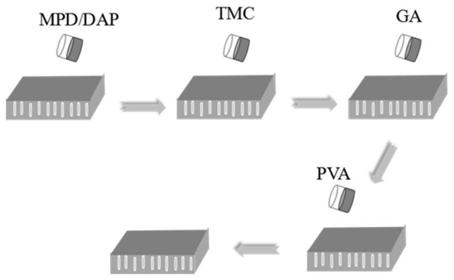

1.一种耐污染的高通量反渗透复合膜及其制备方法，其特征在于，包括步骤如下：(1)：在固定的聚砜支撑膜的膜表面倾倒混合二元胺水相溶液，浸泡时间为1～5分钟，去除支撑膜表面多余溶液后将膜置于通风处阴干。所述混合二元胺水相溶液由质量比范围为0.5～1.5的含羟基的脂肪族二元胺单体和芳香族二元胺单体配置获得。

(2)：将质量百分比为0.1％～0.5％的均苯三甲酰氯/isoparG溶液倾倒在步骤(1)得到的聚砜支撑膜上，接触时间为10～100秒，去除膜表面多余溶液后将膜置于通风处阴干。

(3)：将步骤(2)得到的膜在50～100℃下，烘干5～20分钟，烘干后制得初始的聚酰胺复合膜；

(4)：将质量百分比为0.025～0.1％的戊二醛水溶液倾倒在步骤(3)得到的聚酰胺复合膜表面，浸泡3～10分钟，倒掉膜表面多余的溶液后再用清水洗涤去除表面残余的戊二醛交联剂，然后将膜置于通风处阴干。

(5)：继续在步骤(4)得到的膜表面倾倒质量浓度为0.01～0.05％的聚乙烯醇溶液，接触1～5分钟后，倒掉膜表面的多余溶液。

(6)：将步骤(5)得到的膜在30～80℃下加热反应5～10分钟，最终制得耐污染的高通量反渗透复合膜。

2.根据权利要求1所述的制备方法，其特征在于，所述步骤(1)的混合二元胺水相溶液的多元胺由DAP与MPD组合而成，总的质量浓度为2％。

3.根据权利要求2所述的制备方法，其特征在于，所述步骤(1)的混合二元胺水相溶液中，DAP和间苯二胺的质量浓度均为1％。

4.根据权利要求1所述的制备方法，其特征在于，所述步骤(1)的混合二元胺水相溶液中还包含0.15wt％十二烷基磺酸钠、6wt％樟脑磺酸、2wt％三乙胺。

5.根据权利要求1所述的制备方法，其特征在于，所述步骤(2)中，均苯三甲酰氯接触时间为40秒。

6.根据权利要求1所述的制备方法，其特征在于，所述步骤(3)中，烘干温度为90℃，烘干时间为5分钟。

7.根据权利要求1所述的制备方法，其特征在于，所述步骤(4)中，戊二醛水相溶液浓度为0.05wt％，接触时间为5分钟。

8.根据权利要求1所述的制备方法，其特征在于，所述步骤(4)中，清水洗涤时间为90秒，阴干时间为10分钟。

9.根据权利要求1所述的制备方法，其特征在于，所述步骤(5)中，聚乙烯醇采用PVA‑

0588型聚乙烯醇,接触时间为2分钟。

10.根据权利要求1所述的制备方法，其特征在于，所述步骤(6)中，加热反应温度是50℃，反应时间为5分钟。
