专利号: 2021101512399
申请人: 深圳腾盛云科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

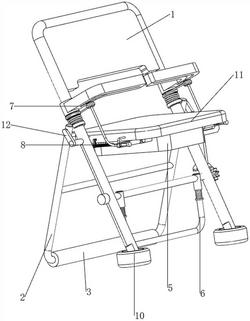

1.一种智能调节教学椅,其特征在于,包括有:支撑架(1)和支撑套(2),所述支撑架(1)的一侧中部倾斜式的转动式连接有支撑套(2);

座椅(11),所述支撑架(1)中部转动式连接有座椅(11);

连杆(12),所述座椅(11)和所述支撑套(2)之间转动式连接有连杆(12);

防滑杆(3),所述支撑套(2)下部连接有防滑杆(3);

放料机构(5),所述支撑架(1)中部安装有放料机构(5);

稳定机构(6),所述支撑架(1)下部安装有稳定机构(6);

放料机构(5)包括有:

伸缩杆(53),所述座椅(11)的两侧均连接有伸缩杆(53);

第一弹簧(54),所述伸缩杆(53)上均设有第一弹簧(54);

放料框(51),所述伸缩杆(53)之间连接有放料框(51);

拨杆(52),所述放料框(51)的两侧均连接有拨杆(52);

稳定机构(6)包括有:

第一转轴(61),所述支撑架(1)的下部转动式连接有第一转轴(61),所述第一转轴(61)和所述支撑架(1)之间有摩擦力;

U形杆(62),所述第一转轴(61)上滑动式设有U形杆(62);

第二弹簧(63),所述U形杆(62)上套有两根第二弹簧(63),所述第二弹簧(63)的两端分别与所述U形杆(62)和所述第一转轴(61)连接;

单向齿轮(64),所述第一转轴(61)的端部连接有单向齿轮(64);

直齿条(65),所述放料框(51)的一侧连接有直齿条(65),所述直齿条(65)和所述单向齿轮(64)啮合;

还包括有固定机构(7),固定机构(7)包括有:夹杆(71),所述支撑架(1)的两侧均转动式连接有夹杆(71);

绕线轮(73),所述支撑架(1)的两侧均转动式连接有夹杆(71),所述夹杆(71)和所述绕线轮(73)固定连接;

第一扭力弹簧(72),所述支撑架(1)的两侧均套有第一扭力弹簧(72),所述第一扭力弹簧(72)的两端分别与所述绕线轮(73)和所述支撑架(1)连接;

细绳(74),所述绕线轮(73)上均绕有细绳(74);

第一推杆(75),所述座椅(11)的两侧均滑动式设有第一推杆(75),所述第一推杆(75)和所述细绳(74)连接,所述第一推杆(75)和所述拨杆(52)配合;

还包括有敲打机构(9),敲打机构(9)包括有:音量传感器(91),所述支撑架(1)的一侧上部安装有音量传感器(91);

铁质块(92),所述支撑架(1)的一侧上部安装有铁质块(92);

减速电机(93),所述支撑架(1)的一侧上部安装有减速电机(93);

凸轮(94),所述减速电机(93)的输出轴上滑动式设有凸轮(94);

第三弹簧(95),所述凸轮(94)和所述减速电机(93)的输出轴之间连接有第三弹簧(95)。

2.根据权利要求1所述的一种智能调节教学椅,其特征在于,还包括有伸缩机构(8),伸缩机构(8)包括有:固定套(83),所述座椅(11)的两侧均连接有固定套(83);

电动推杆(81),所述固定套(83)内均安装有电动推杆(81);

启动按键(82),所述座椅(11)的一侧中部设有启动按键(82);

推块(84),所述电动推杆(81)的伸缩杆(53)上均连接有推块(84)。

3.根据权利要求2所述的一种智能调节教学椅,其特征在于,还包括有防滑机构(10),防滑机构(10)包括有:第一杆件(102),所述支撑架(1)的两侧均转动式连接有至少两根第一杆件(102);

防滑块(101),同侧的第一杆件(102)之间连接有防滑块(101);

第二扭力弹簧(103),所述防滑块(101)和所述支撑架(1)之间设有第二扭力弹簧(103),所述第二扭力弹簧(103)套在所述第一杆件(102)上。

4.根据权利要求2所述的一种智能调节教学椅,其特征在于,还包括有电路箱(4),所述支撑架(1)的一侧上部安装有电路箱(4),所述电路箱(4)内包括有开关电源、控制模块和电源模块,开关电源为整个装置供电,开关电源的输出端与电源模块通过电性连接,电源模块上通过线路连接有电源总开关,控制模块和电源模块通过电性连接,控制模块上连接有DS1302时钟电路和24C02电路,启动按键(82)和音量传感器(91)都与控制模块通过电性连接,电动推杆(81)和减速电机(93)都与控制模块通过外围电路连接。
