专利号: 2021101524786
申请人: 东北电力大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

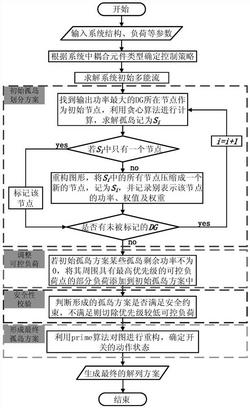

1.一种多能协同的配电网主动解列控制方法,其特征在于,所述方法包括:建立考虑多能耦合的配电网多能流网络模型,并采用交替迭代法进行求解,得到初始多能流;

在初始多能流的基础上,根据耦合元件的类型,提出替代控制策略和协调控制策略,求解多能流,获取耦合元件、各分布式电源的出力以及配电网中负荷分布情况;

在采用替代控制策略和协调控制策略基础上,以负荷恢复量最大为目标,以安全运行条件为约束,建立考虑多能耦合的配电网主动解列模型;

采用贪心算法求解配电网主动解列模型,获取故障情况下的配电网孤岛划分方案,进而进行主动解列实现故障情况下为配电网负荷持续供电。

2.根据权利要求1所述的一种多能协同的配电网主动解列控制方法,其特征在于,所述替代控制策略为:

利用多能耦合效应,将供给型耦合元件所在节点负荷,转由相应能源子系统进行供能,在满足安全约束的前提下,通过非电型耦合元件或电获取型耦合元件的出力,代替电供给型耦合元件的负荷。

3.根据权利要求1或2所述的一种多能协同的配电网主动解列控制方法,其特征在于,所述替代控制策略的数学模型为:式中:ΔPri表示可被替代电能的功率;δe表示电供给型耦合元件出力减少的步长;ηi表示转化效率; 表示替代电能子系统平衡节点需增加的出力; 表示非电子系统电驱动型耦合元件所在节点出力对平衡节点出力的灵敏度;nt表示迭代次数。

4.根据权利要求1所述的一种多能协同的配电网主动解列控制方法,其特征在于,所述协调控制策略为:

满足安全约束前提下,增大电获取型耦合元件的电出力,为配电网主动解列提供电源支撑。

5.根据权利要求1或4所述的一种多能协同的配电网主动解列控制方法,其特征在于,所述协调控制策略的数学模型为:式中:a=1,2,…,np‑e,np‑e为电获取型耦合元件的数量;ΔPa表示增发的电功率;δ表示电获取型耦合元件供给侧出力增长的步长;ΔΩa表示其他子系统增加的出力,ζ为转换比例;Δra表示抵消ΔΩa非电型耦合元件需改变的出力。

6.根据权利要求2所述的一种多能协同的配电网主动解列控制方法,其特征在于,所述采用替代控制策略求解系统初始多能流分布包括:(1)选取电驱动型耦合元件负荷侧系统中具备调节能力的耦合元件作为平衡节点;

(2)确定配电网中电供给型耦合元件所在节点负荷削减步长δe,计算平衡节点出力增长量

(3)计算系统多能流,判断此时系统是否满足全部约束条件,若满足,则电供给型耦合元件继续削减出力,跳转至步骤(2),反之,得到可被替代的电负荷量。

7.根据权利要求2所述的一种多能协同的配电网主动解列控制方法,其特征在于,所述采用协调控制策略求解系统初始多能流分布具体为:(1)在电获取型耦合元件中选择效率最高的耦合元件,并标记;

(2)确定电获取型耦合元件供给侧出力增长的步长δ,按照步长逐步增加供给侧出力,得到耦合元件负荷侧增长出力;

(3)判断此时系统是否满足全部约束条件,若满足,则跳转至步骤(2),继续增加出力,反之,则执行步骤(4);

(4)调整非电型耦合元件的出力,判断系统能够恢复安全运行状态,若满足,则继续执行步骤(2),反之则执行步骤(5);

(5)标记该耦合元件,若仍有电获取型耦合元件未被标记,则继续执行步骤(2),反之得到耦合元件的最终运行状态。
