专利号: 2021101586528
申请人: 荆州大方智能科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

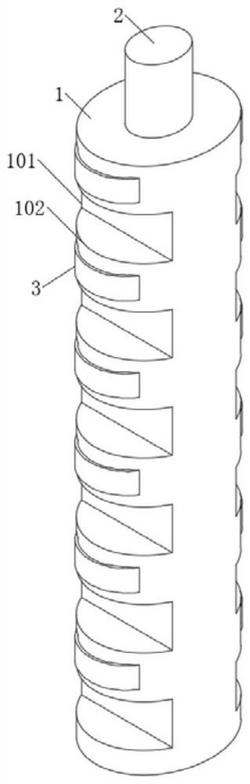

1.一种石油开采用钻杆,包括柱体(1)和杆体(2),其特征在于:

所述柱体(1)的外侧面上开有螺纹槽(101),开有的螺纹槽(101)在柱体(1)的外侧面上形成若干凸块(102);

所述柱体(1)中部开有沿其轴线方向分布的通槽(104),同时所述凸块(102)上开有与通槽(104)连通的滑动槽(103);

所述通槽(104)内配合安装有杆体(2),所述滑动槽(103)内活动安装有凸起部(3),向上运动的杆体(2)推动凸起部(3)伸出滑动槽(103);

所述凸起部(3)包括弧形板(4)、顶块(5)、弹性件(6)和伸缩部(7),所述顶块(5)的内侧设有与杆体(2)外侧面贴合的曲形面,该曲形面上开有卡槽(501),所述卡槽(501)内配合安装有弹性件(6);所述滑动槽(103)内竖直安装有销轴二(8),所述顶块(5)滑动安装在滑动槽(103)内,同时弹性件(6)中间设有的卡接孔(601)卡接在销轴二(8)外侧;所述顶块(5)的外侧为圆弧面,该圆弧面上开有深槽(504),所述深槽(504)的底面开有曲型槽(503),所述弧形板(4)的内侧面上均布有若干导向槽(401)和若干固定座(402),一所述导向槽(401)两侧均设有一固定座(402),所述固定座(402)上安装有指向弧形板(4)圆心的导向杆(403);

所述导向槽(401)内滑动安装有伸缩部(7),所述伸缩部(7)的一端与一导向杆(403)转动连接,另一端与另一导向杆(403)转动连接。

2.根据权利要求1所述的一种石油开采用钻杆,其特征在于,所述柱体(1)的横截面为椭圆形,同时所述通槽(104)的横截面也为椭圆形。

3.根据权利要求1所述的一种石油开采用钻杆,其特征在于,所述杆体(2)的横截面为椭圆形,所述杆体(2)上均布有若干环状凸起(201),所述环状凸起(201)的外径大于通槽(104)上端口的内径,同时通槽(104)上端口的内径与杆体(2)未设有环状凸起(201)的外径相同;

所述通槽(104)的底端设有安装有限位环(105),同时所述杆体(2)的底端固定有与限位环(105)限位配合的端盖(202),即端盖(202)的外径大于限位环(105)的内径。

4.根据权利要求1所述的一种石油开采用钻杆,其特征在于,所述卡槽(501)的端口设有向内侧突出的限位凸起(502);

所述弹性件(6)两端设有的凸起端(602)分别限位配合在限位凸起(502)内侧。

5.根据权利要求1所述的一种石油开采用钻杆,其特征在于,所述伸缩部(7)包括刀座(701)、连杆一(702)、滚轮(703)、弹簧(704)和连杆二(705);

所述滚轮(703)上转动安装有向两侧张开的连杆一(702)和连杆二(705),同时连杆一(702)与连杆二(705)之间通过弹簧(704)连接,所述连杆一(702)的另一端部与导向杆(403)连接,所述连杆二(705)的另一端部与刀座(701)连接,所述刀座(701)上开有条形槽(7011),所述刀座(701)滑动安装在导向槽(401)内,同时导向槽(401)内固定安装有穿过条形槽(7011)的销轴一(4011),所述刀座(701)的外端部安装有刀体(7012)。
