专利号: 2021101595353
申请人: 柳州市汇方科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

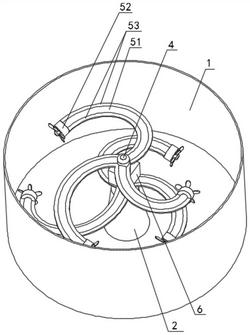

1.一种米粉原料搅拌桶,其特征在于:包括桶体(1)、保护罩(2)、搅拌电机(3)、输出轴(4)、螺旋搅拌刀(5);所述桶体(1)为本装置的筒状外壳,所述保护罩(2)安装在桶体(1)中央,所述搅拌电机(3)安装在保护罩(2)内,所述输出轴(4)连接搅拌电机(3)的输出端,所述螺旋搅拌刀(5)包括螺旋刀把(51)和刀头(52),所述螺旋刀把(51)安装在输出轴(4)上且3个为一组,每个螺旋刀把(51)的螺旋深度相同,在旋转方向上、相邻螺旋刀把(51)的螺旋半径按一定数值递增或递减,所述刀头(52)分别安装在螺旋刀把(51)的末端;所述刀头(52)包括旋转桨叶(521)和桨叶电机(522),所述桨叶电机(522)安装在螺旋刀把(51)末端,所述旋转桨叶(521)与桨叶电机(522)动力输出端连接并由桨叶电机(522)驱动;螺旋方向为右旋的螺旋搅拌刀(5)的旋转方向为逆时针,螺旋方向为左旋的螺旋搅拌刀(5)的旋转方向为顺时针;所述输出轴(4)在竖直方向上由多个短轴(41)组成,每个短轴(41)上安装有一组螺旋刀把(51),相邻短轴(41)之间安装有换向器(6),所述换向器(6)包括第二保护壳(61)、驱动齿轮(62)、换向齿轮(63)、水平轴(64),所述短轴(41)端部安装所述驱动齿轮(62)且伸入所述第二保护壳(61)内,所述水平轴(64)安装在相邻短轴(41)之间且一端安装所述换向齿轮(63),换向齿轮(63)与相邻短轴(41)上的驱动齿轮(62)相配合。

2.根据权利要求1所述的一种米粉原料搅拌桶,其特征在于:所述刀头(52)还包括第一保护壳(523),所述第一保护壳(523)为桨叶电机(522)的外壳。

3.根据权利要求1所述的一种米粉原料搅拌桶,其特征在于:所述螺旋刀把(51)表面设置有刀蹼(53),所述刀蹼(53)为沿螺旋刀把(51)表面设置的扁状凸起。

4.根据权利要求3所述的一种米粉原料搅拌桶,其特征在于:所述刀蹼(53)以螺旋刀把(51)的螺旋线为轴线在螺旋刀把(51)的表面对称设置。
