1.铁酸钴含氧缺陷的光催化剂，其特征在于，制备方法如下：

1)将铁盐和钴盐加入去离子水中，磁力搅拌1‑2h，老化24h后，滴加螯合剂，烘干，得前驱体；

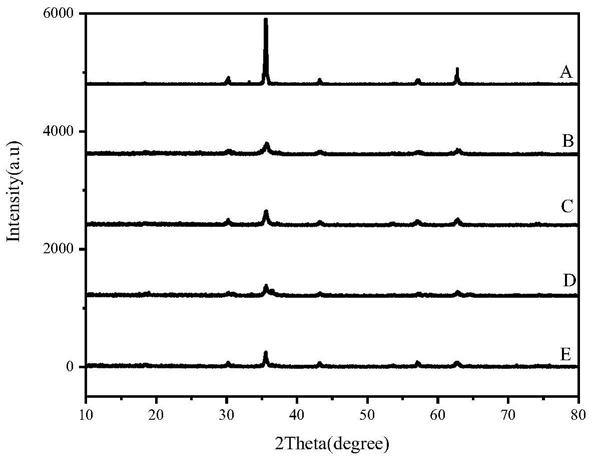

2)将前驱体研磨，在惰性气体环境或空气环境下进行煅烧，然后自然冷却，得铁酸钴含氧缺陷的光催化剂。

2.如权利要求1所述的铁酸钴含氧缺陷的光催化剂，其特征在于，步骤1)中，所述钴盐为六水合硝酸钴、七水合硫酸钴或六水合氯化钴。

3.如权利要求1所述的铁酸钴含氧缺陷的光催化剂，其特征在于，步骤1)中，所述铁盐为九水合硝酸铁或氯化铁。

4.如权利要求1所述的铁酸钴含氧缺陷的光催化剂，其特征在于，步骤1)中，按摩尔比，钴盐:铁盐＝1:1‑2。

5.如权利要求1所述的铁酸钴含氧缺陷的光催化剂，其特征在于，步骤1)中，所述螯合剂为乙二醇。

6.如权利要求1所述的铁酸钴含氧缺陷的光催化剂，其特征在于，步骤2)中，所述煅烧，煅烧温度是400‑600℃，煅烧时间为2‑6h。

7.如权利要求1所述的铁酸钴含氧缺陷的光催化剂，其特征在于，步骤2)中，所述惰性气体为氮气气体或氩气气体。

8.权利要求1‑7任意一项所述的铁酸钴含氧缺陷的光催化剂在低温催化降解气体污染物中的应用。

9.如权利要求8所述的应用，其特征在于，所述气体污染物为异丙醇。

10.如权利要求9所述的应用，其特征在于，方法如下：于密封反应容器中，加入权利要求1‑7任意一项所述的铁酸钴含氧缺陷的光催化剂，加入异丙醇，氙灯下催化降解。
