1.一种磁性磷酸活化竹炭复合材料的制备工艺，其特征在于：采用水热法，加入铁源，以天然竹纤维为基体材料，将磷酸作为介质，无氧条件下高温热解碳化制得磷酸活化竹炭，称取磷酸化竹炭，加入分散剂，柠檬酸钠以及还原剂，混合均匀，置入反应釜中进行反应，制得磁性磷酸活化竹炭复合材料；所述磷酸化竹炭的具体制备方法为：称取 0.1‑1g（NH4 )

2S2O8 ，溶于10‑100ml 磷酸，再加入 1‑10g 天然竹粉，搅拌并浸渍 10‑15h；滤去残液，将磷酸化的天然竹粉置入管式炉中，通入氮气，在 450‑600℃下烧制而成；

所述分散剂为聚乙二醇，所述还原剂为乙二醇。

2.根据权利要求 1 所述的一种磁性磷酸活化竹炭复合材料的制备工艺，其特征在于：具体工艺包括以下步骤：

（a）称取铁源、柠檬酸钠、分散剂倒入盛有一定量还原剂的容器中，搅拌得到混合溶液；

（b）将混合溶液进行超声处理；

（c）将经步骤（b）处理后所得溶液在一定温度下搅拌使其溶解充分；

（d）称取一定量的磷酸活化竹炭加入经步骤（c）处理后所得溶液中充分搅拌；

（e）将步骤（d）所得溶液倒入以聚四氟乙烯为内衬的不锈钢反应釜中，放入程控箱式炉中高温反应一定时间，取出不锈钢反应釜，冷却至室温；

（f）将步骤（e）所得产物用去离子水、乙醇反复洗涤，并于 50‑80℃真空干燥，得到磁性磷酸活化竹炭复合材料。

3.根据权利要求 2 所述的一种磁性磷酸活化竹炭复合材料的制备工艺，其特征在于：所述步骤（b）中需要进行超声处理 15‑30min；

所述步骤（c）中需要在 50‑80℃下进行反应；

所述步骤（e）中反应时间为 6‑8h，具体地，以 3‑6℃/min 升温速率升温至 250℃，保温 1‑3h，继续以 15‑20℃/min 的升温速率升温至 500℃，保温 1‑5h。

4.根据权利要求 1 所述的一种磁性磷酸活化竹炭复合材料的制备工艺，其特征在于：所述铁源为四水合硫酸亚铁和/或六水合三氯化铁。

5.根据权利要求 1 所述的一种磁性磷酸活化竹炭复合材料的制备工艺，其特征在于：所述磷酸的质量分数为 30‑70%。

6.根据权利要求 1 所述的一种磁性磷酸活化竹炭复合材料的制备工艺，其特征在于：将烧制后的磷酸化竹炭进行洗涤、干燥并研磨。

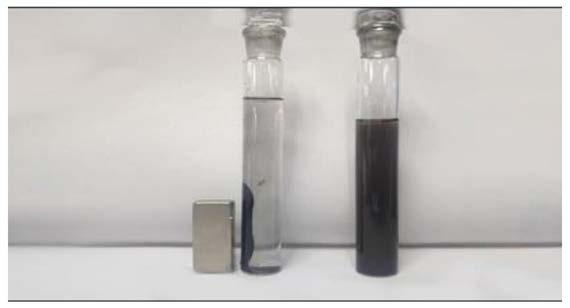

7.一种磁性磷酸活化竹炭复合材料，其特征在于：采用权利要求 1‑6任一项所述的制备工艺制得。
