专利号: 2021101775074
申请人: 深圳芯闻科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-11-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

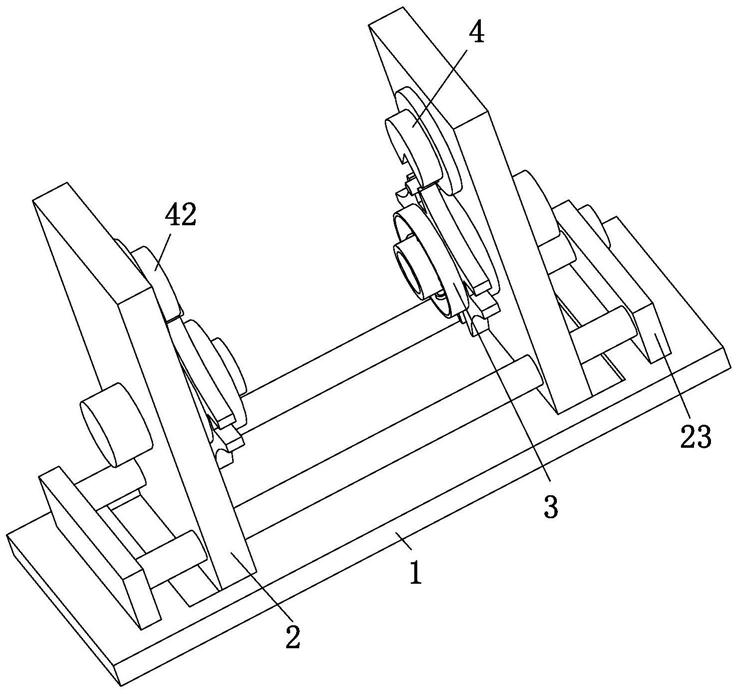

1.一种硅晶棒旋转加工系统,包括工作台(1)、移动装置(2)、固定装置(3)和夹紧装置(4),其特征在于:所述的工作台(1)顶部左右两侧对称设置有移动装置(2),两组所述的移动装置(2)的上端相对面设置有固定装置(3),两组所述的移动装置(2)的相对面且位于固定装置(3)的外侧设置有夹紧装置(4);

所述的移动装置(2)包括滑移槽(21)、垂直固定架(22)、移动架(23)、清理架(24)、驱动电机(25)和圆盘块(26),所述的工作台(1)顶部左右两侧对称开设有滑移槽(21),滑移槽(21)内设置有两组垂直固定架(22),两组垂直固定架(22)的下端相背面设置有移动架(23),两组所述的垂直固定架(22)的下端相对面设置有清理架(24),两组所述的垂直固定架(22)的相背面且位于移动架(23)的上方通过电机座固定安装有驱动电机(25),所述的驱动电机(25)的输出轴和圆盘块(26)固定连接,所述的圆盘块(26)通过轴承和垂直固定架(22)相连接,且圆盘块(26)贯穿垂直固定架(22)的侧壁向内延伸;

所述的固定装置(3)包括圆形筒(31)、移动槽(32)、螺纹孔(33)、螺纹杆(34)、弧形板(35)和圆形手柄(36),两组所述的圆盘块(26)的相对面固定安装有圆形筒(31),所述的圆形筒(31)的内壁沿周向均匀开设有多组移动槽(32),且圆形筒(31)的外壁沿周向均匀开设有螺纹孔(33),螺纹孔(33)和移动槽(32)的位置一一对应,且螺纹孔(33)和移动槽(32)相连通,螺纹孔(33)内设置有螺纹杆(34),螺纹杆(34)位于移动槽(32)内的一端通过直线轴承和弧形板(35)相连接,所述的弧形板(35)以滑动配合的方式在移动槽(32)内滑动,且螺纹杆(34)的另一端固定安装有圆形手柄(36);

所述的夹紧装置(4)包括圆柱空心筒(41)、转动架(42)、曲面板(43)、气囊(44)、固定板(45)、一号电机(46)、主动齿轮(47)、圆形垫板(48)、环形板(49)、夹紧架(40)和从动齿轮(4a),两组的所述垂直固定架(22)的相对面且位于圆盘块(26)的外侧通过轴承安装有圆柱空心筒(41),且圆柱空心筒(41)外设置有转动架(42),所述的圆柱空心筒(41)的内壁上下两端对称固定安装有曲面板(43),所述的曲面板(43)的顶部开设有一号矩形凹槽,一号矩形凹槽的底部设置有气囊(44),一号矩形凹槽内且位于气囊(44)外壁固定安装有固定板(45),固定板(45)的顶部且靠近垂直固定架(22)的一端开设有定位槽,定位槽内安装有一号电机(46),一号电机(46)输出轴固定安装有主动齿轮(47),所述的固定板(45)的顶部且远离垂直固定架(22)的一端通过轴承安装有圆形垫板(48),圆形垫板(48)的顶部固定安装有环形板(49),环形板(49)内设置有夹紧架(40),且环形板(49)外套设有从动齿轮(4a),从动齿轮(4a)和主动齿轮(47)啮合传动。

2.根据权利要求1所述的一种硅晶棒旋转加工系统,其特征在于:所述的移动架(23)包括垂直立板(231)、双向螺纹杆(232)、二号电机(233)和导向杆(234),所述的工作台(1)顶部且位于两组垂直固定架(22)的外侧固定安装有两组垂直立板(231),两组垂直立板(231)的后端设置有双向螺纹杆(232),双向螺纹杆(232)穿设两组垂直固定架(22)向外延伸,双向螺纹杆(232)的一端贯穿其中垂直立板(231)的侧壁和二号电机(233)固定连接,且双向螺纹杆(232)的另一端和垂直立板(231)的侧壁转动连接,两组所述的垂直立板(231)的前端设置有导向杆(234),导向杆(234)穿设两组垂直固定架(22)的侧壁和垂直立板(231)的侧壁转动连接。

3.根据权利要求1所述的一种硅晶棒旋转加工系统,其特征在于:所述的清理架(24)包括竖直板(241)、转动杆(242)和防尘布(243),两组所述的垂直固定架(22)的相对面且位于移动架(23)的上方前后两侧对称固定安装有竖直板(241),两组竖直板(241)之间通过转动杆(242)相连接,且两组转动杆(242)外卷绕有防尘布(243)。

4.根据权利要求1所述的一种硅晶棒旋转加工系统,其特征在于:所述的夹紧架(40)包括圆形套筒(401)、限位孔(402)、卡爪(403)、一号弧形夹紧板(404)、伸出杆(405)和二号弧形夹紧板(406),所述的圆形垫板(48)的顶部且位于环形板(49)内固定安装有圆形套筒(401),圆形套筒(401)沿周向均匀开设有限位孔(402),所述的环形板(49)内设置有三爪卡盘,三转卡盘的卡爪(403)和一号弧形夹紧板(404)固定连接,所述的一号夹紧板内壁均匀设置有多组伸出杆(405),伸出杆(405)贯穿限位孔(402)且固定安装有二号弧形夹紧板(406),二号弧形夹紧板(406)内壁固定安装有防滑垫。

5.根据权利要求1所述的一种硅晶棒旋转加工系统,其特征在于:所述的转动架(42)包括从动槽轮(421)、三号电机(422)和主动拨盘(423),所述的圆柱空心筒(41)外套设有从动槽轮(421),两组所述的垂直固定架(22)的相对面且位于圆柱空心筒(41)的上方开设有固定槽,固定槽内安装有三号电机(422),三号电机(422)的输出轴设置有主动拨盘(423),主动拨盘(423)和从动槽轮(421)啮合传动。

6.根据权利要求1所述的一种硅晶棒旋转加工系统,其特征在于:两组所述的垂直固定架(22)的底部开设有一号弧形凹槽,一号弧形凹槽内均匀设置有多组圆柱辊(221)。
