专利号: 2021101810472
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

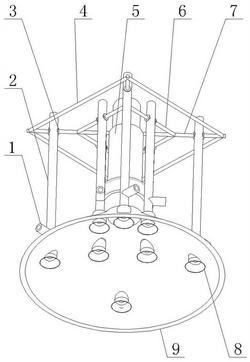

1.一种双孢菇抓取装置用末端执行器,其特征在于,包括用于固定连接抓取装置机械臂的圆柱状基座(5),基座(5)的一端固定设有垂直于所述基座(5)布置的支架,所述支架上设有多个平行于所述基座(5)设置的抓取杆(2),多个抓取杆(2)在所述支架上均匀分布,所述抓取杆(2)的一端铰接在所述支架上,另一端固定设有柔性吸盘(8),所述抓取杆(2)内设有连通所述吸盘(8)的气道,抓取杆(2)上设有与所述气道连通的抽气管(1),抽气管(1)用于连接抽气装置;

所述基座(5)与支架相对的一端固定设有凹向所述支架的柔性护罩(9),所述吸盘(8)穿过所述护罩(9)设置,且吸盘(8)与护罩(9)的内凹面贴合布置。

2.如权利要求1所述的一种双孢菇抓取装置用末端执行器,其特征在于,所述吸盘(8)和护罩(9)均为硅胶材质。

3.如权利要求1所述的一种双孢菇抓取装置用末端执行器,其特征在于,所述支架包括由第一固定杆(4)组成的正方形状第一框架,第一框架的对角线上固定设有连接所述基座(5)和第一固定杆(4)端部的第三固定杆(7)。

4.如权利要求3所述的一种双孢菇抓取装置用末端执行器,其特征在于,相邻的第三固定杆(7)之间设有第二固定杆(6),第二固定杆(6)的两端分别固定连接在第三固定杆(7)的中点处。

5.如权利要求4所述的一种双孢菇抓取装置用末端执行器,其特征在于,靠近所述第一框架顶点处的第三固定杆(7)上以及第二固定杆(6)的中点处分别套设有轴套(3),所述抓取杆(2)固定连接所述轴套(3)。

6.如权利要求1所述的一种双孢菇抓取装置用末端执行器,其特征在于,所述抽气管(1)上设有控制气流通断的阀门。

7.如权利要求1所述的一种双孢菇抓取装置用末端执行器,其特征在于,所述护罩(9)的开口直径为40‑65mm。
