专利号: 2021101862477
申请人: 新疆天悦兴隆建筑安装工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

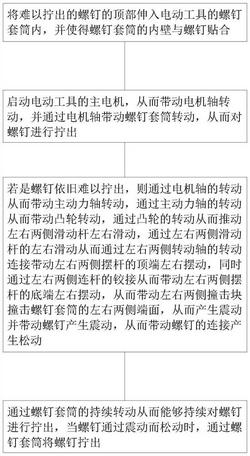

1.一种螺钉快速拧出方法,其特征在于,包括:将难以拧出的螺钉的顶部伸入电动工具的螺钉套筒内,并使得螺钉套筒的内壁与螺钉贴合;

启动电动工具的主电机,从而带动电机轴转动,并通过电机轴带动螺钉套筒转动,从而对螺钉进行拧出;

若是螺钉依旧难以拧出,则通过电机轴的转动从而带动主动力轴转动,通过主动力轴的转动从而带动凸轮转动,通过凸轮的转动从而推动左右两侧滑动杆左右滑动,通过左右两侧滑动杆的左右滑动从而通过左右两侧转动轴的转动连接带动左右两侧摆杆的顶端左右摆动,同时通过左右两侧连杆的铰接从而带动左右两侧摆杆的底端左右摆动,从而带动左右两侧撞击块撞击螺钉套筒的左右两侧端面,从而产生震动并带动螺钉产生震动,从而带动螺钉的连接产生松动;

通过螺钉套筒的持续转动从而能够持续对螺钉进行拧出,当螺钉通过震动而松动时,通过螺钉套筒将螺钉拧出。

2.根据权利要求1所述的一种螺钉快速拧出方法,其特征在于,所述螺钉套筒内设有开口向下的套筒腔,套筒腔内环形阵列且连通设有若干个对称的卡块腔,若干个卡块腔内水平滑动连接有套筒块,若干个套筒块远离套筒腔的一侧端面与若干个卡块腔远离套筒腔的一侧壁之间固定连接有套筒弹簧,套筒块在套筒弹簧的作用下与螺钉贴合使得螺钉套筒的内壁与螺钉贴合。

3.根据权利要求1所述的一种螺钉快速拧出方法,其特征在于,所述螺钉套筒的顶部固定连接有转动筒,电机轴转动时带动转动筒转动,进而带动螺钉套筒转动。

4.根据权利要求3所述的一种螺钉快速拧出方法,其特征在于,所述转动筒的顶部固定连接有连接套,电机轴通过下侧齿轮与第二齿轮的啮合从而带动连接套转动,从而带动转动筒转动。

5.根据权利要求4所述的一种螺钉快速拧出方法,其特征在于,所述电机轴的转动带动主动力轴转动具体包括:启动电磁铁从而克服离合弹簧的推力将磁圈吸附,从而带动齿轮套筒向上移动,从而带动上侧齿轮与第一齿轮啮合,此时通过电机轴的转动从而带动主动力轴转动。

6.根据权利要求5所述的一种螺钉快速拧出方法,其特征在于,所述电机轴转动时,同步带动连接套和主动力轴转动。

7.根据权利要求6所述的一种螺钉快速拧出方法,其特征在于,所述齿轮套筒向上移动并通过上侧齿轮与第一齿轮啮合的同时,下侧齿轮与第二齿轮处于啮合状态,以实现电机轴转动时同步带动连接套和主动力轴转动。

8.根据权利要求1‑7所述的一种螺钉快速拧出,其特征在于,所述主动力轴的转动的同时,还会带动推块上下往复移动,从而带动半球块与震动块之间产生撞击从而形成震动,从而通过螺钉套筒将震动传递到螺钉上,从而带动螺钉的连接产生松动。

9.根据权利要求8所述的一种螺钉快速拧出方法,其特征在于,所述推块上下往复移动,从而推动震动板克服震动弹簧的推力向下移动,此时当顶块与垫错开时震动弹簧正好被绷紧至极限状态,从而通过震动弹簧的推力能够瞬间推动震动板向上移动,从而带动半球块与震动块之间产生撞击从而形成震动。

10.根据权利要求8所述的一种螺钉快速拧出方法,其特征在于,所述主动力轴的转动从而带动主动锥齿轮转动,通过主动锥齿轮与从动锥齿轮间歇性的啮合传动从而通过键连接带动曲柄轴转动,通过曲柄轴的转动从而带动左右两侧曲柄轮转动,通过左右两侧曲柄轮的转动从而带动左右两侧连接轴绕着曲柄轴旋转,从而带动左右两侧摆动块翻转摆动,从而通过摆动块与推块之间的铰接带动推块上下往复移动。
