专利号: 2021101866798
申请人: 洛阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种手持式钢琴琴键清洁装置,其特征在于:包括手柄(9)、间隙清洁组件和表面清洁组件;

所述间隙清洁组件和所述表面清洁组件均包括连接杆(22),连接杆(22)与所述手柄(9)可拆卸连接;

所述间隙清洁组件包括与所述连接杆(22)固定连接的第一壳体(24),第一壳体(24)中转动设置有若干个导管(39),导管(39)的一端伸出第一壳体(24),导管(39)的伸出端上固定套设有海绵套(40),海绵套(40)上开设有螺旋输送槽(46),所有导管(39)的另外一端共同连通有出气管(25),出气管(25)穿设在第一壳体(24)上,出气管(25)中设置有出气风机(26);

所述表面清洁组件包括与所述连接杆(22)固定连接的第二壳体(47),第二壳体(47)中设置有环状的海绵条(51)和用于驱动海绵条(51)转动的驱动单元,海绵条(51)的一部分伸出第二壳体(47);

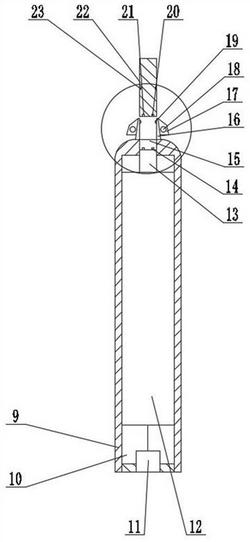

所述手柄(9)的内部开设有腔体(10),腔体(10)中固定设置有电池(12),手柄(9)的一端嵌设有与电池(12)电性连接的充电接头(11),手柄(9)的另外一端开设有与腔体(10)连通的插孔(15),插孔(15)中固定设置有供电接头(13),供电接头(13)上设置有两个与电池(12)电性连接的供电触头(14),所述连接杆(22)的一端开设有两个与供电触头(14)相对应的定位孔(20),定位孔(20)中设置有与供电触头(14)相匹配的受电触头(21);

所述第一壳体(24)上开设有安装孔,安装孔中可拆卸设置有封闭板(44),所述导管(39)穿过封闭板(44),封闭板(44)的内侧固定连接有收集槽(45),收集槽(45)分布在导管(39)的周侧。

2.如权利要求1所述的一种手持式钢琴琴键清洁装置,其特征在于:所述手柄(9)固定连接有两个弹片(16),两个弹片(16)分别位于所述插孔(15)的两侧,弹片(16)靠近插孔(15)的一侧固定连接有卡块(19),所述连接杆(22)上开设有两个与卡块(19)对应的卡槽(23),弹片(16)远离插孔(15)的一侧固定连接有翼板(17),翼板(17)上开设有操作孔(18)。

3.如权利要求1所述的一种手持式钢琴琴键清洁装置,其特征在于:所述第一壳体(24)中固定设置有第一电机(43),第一电机(43)和所述出气风机(26)均与两个所述受电触头(21)电性连接,第一电机(43)驱动连接有主动轴(42),第一壳体(24)中还转动设置有从动轴(34),从动轴(34)与主动轴(42)相互平行,主动轴(42)与从动轴(34)上共同绕设有第一皮带(35),所述导管(39)上固定套设有传动套筒(37),传动套筒(37)设置在第一皮带(35)内侧并且与第一皮带(35)紧密贴合,传动套筒(37)的两端各固定连接有一个限位环(38),第一皮带(35)位于两个限位环(38)之间。

4.如权利要求3所述的一种手持式钢琴琴键清洁装置,其特征在于:所述第一壳体(24)中固定设置有隔板(30)和安装板(41),隔板(30)的一侧开设有出气口(27),出气口(27)与所述出气管(25)相连通,隔板(30)的另外一侧开设有若干个进气口(29),进气口(29)与出气口(27)通过导气通道(28)相连通,安装板(41)上嵌设有若干个轴承(33),所述导管(39)一一对应地安装在轴承(33)的内圈中,导管(39)还连通有锥形的过渡段(32),过渡段(32)的小端与导管(39)相连通,过渡段(32)的大端对应插入到进气口(29)中。

5.如权利要求1所述的一种手持式钢琴琴键清洁装置,其特征在于:所述驱动单元包括固定设置在所述第二壳体(47)中的第二电机(50),第二电机(50)与两个所述受电触头(21)均电性连接,第二电机(50)驱动连接有驱动轴(49),所有驱动轴(49)上共同绕设有第二皮带(52),所述海绵条(51)与第二皮带(52)固定连接。

6.如权利要求5所述的一种手持式钢琴琴键清洁装置,其特征在于:所述第二壳体(47)的外部固定连接有凸块(53),凸块(53)呈梯台状,凸块(53)的底面与第二壳体(47)固定连接,第二皮带(52)绕过凸块(53)的侧面和顶面。

7.如权利要求5所述的一种手持式钢琴琴键清洁装置,其特征在于:所述海绵条(51)上开设有多个沿长度方向均匀分布的集污槽(54),集污槽(54)的内壁包括相对设置的第一倾斜面(55)和第二倾斜面(56),第一倾斜面(55)和第二倾斜面(56)与海绵条(51)的移动方向之间的夹角均为锐角。
