专利号: 2021101959519
申请人: 广州市自净环保有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

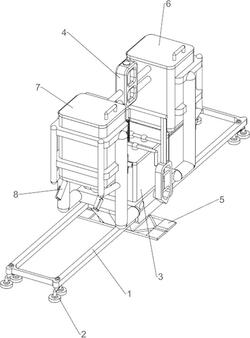

1.一种污水处理用絮凝剂多角度投放机,其特征在于,包括有:底部框架(1)和移动机构(2),底部框架(1)上对称设有移动机构(2);

初级下料机构(3),底部框架(1)上设有初级下料机构(3);

移动机构(2)包括有:

固定环(22),底部框架(1)上两侧均对称设有固定环(22);

连接架(21),固定环(22)下侧均设有连接架(21);

移动轮(23),连接架(21)下侧对称转动式设有移动轮(23);

初级下料机构(3)包括有:

下料盒(31),底部框架(1)上设有下料盒(31);

盖板(32),下料盒(31)上侧对称转动式设有盖板(32);

连接球(33),盖板(32)上均设有三个连接球(33);

活动把手(34),同侧的连接球(33)之间均设有活动把手(34);

围架(35),下料盒(31)外侧设有围架(35);

抬起底部框架到污水池上,把移动机构放在污水池边缘上方,把混合好的絮凝剂放入初级下料机构中,人们可转动移动机构,可以移动初级下料机构,实现絮凝剂多角度投放,絮凝剂通过初级下料机构流到污水池内,对污水进行杂质的分离;

还包括有加水机构(4),加水机构(4)包括有:盛水框(41),围架(35)一侧设有盛水框(41);

第一转动板(42),盛水框(41)上侧转动式设有第一转动板(42);

第一软管(43),盛水框(41)下侧设有第一软管(43),第一软管(43)与下料盒(31)一侧连接;

第一上移杆(45),下料盒(31)一侧内部滑动式设有两根第一上移杆(45);

第一移动挡板(44),第一上移杆(45)下侧设有第一移动挡板(44);

第一复位弹簧(46),第一上移杆(45)上均套有第一复位弹簧(46),第一复位弹簧(46)两端分别与第一移动挡板(44)上侧和下料盒(31)内侧上部连接;

还包括有加颗粒机构(5),加颗粒机构(5)包括有:盛颗粒框(51),围架(35)一侧设有盛颗粒框(51);

第二转动板(52),盛颗粒框(51)上侧转动式设有第二转动板(52);

第二软管(53),盛颗粒框(51)下侧设有第二软管(53),第二软管(53)与下料盒(31)一侧连接;

第二上移杆(55),下料盒(31)一侧内部滑动式设有两根第二上移杆(55);

第二移动挡板(54),第二上移杆(55)下侧设有第二移动挡板(54);

第二复位弹簧(56),第二上移杆(55)上均套有第二复位弹簧(56),第二复位弹簧(56)两端分别与第二移动挡板(54)上侧和下料盒(31)内侧上部连接;

还包括有搅拌机构(6),搅拌机构(6)包括有:第一连接杆(61),盛颗粒框(51)一侧外部与盛水框(41)一侧外部之间设有第一连接杆(61);

气缸(62),第一连接杆(61)上设有气缸(62);

螺纹杆(63),气缸(62)伸缩杆上连接有螺纹杆(63);

限位架(64),下料盒(31)内侧设有限位架(64);

搅拌架(65),限位架(64)中部转动式设有搅拌架(65),搅拌架(65)与螺纹杆(63)螺纹式连接;

还包括有自动下料机构(7),自动下料机构(7)包括有:第二连接杆(71),气缸(62)伸缩杆上设有第二连接杆(71);

下插框(72),第二连接杆(71)下侧对称设有下插框(72);

活动连接板(74),第一移动挡板(44)下侧和第二移动挡板(54)下侧均设有活动连接板(74),两个活动连接板(74)下侧接触;

移动挡料板(73),活动连接板(74)下侧分别设有移动挡料板(73),两个移动挡料板(73)接触,移动挡料板(73)与下料盒(31)下部两侧滑动式连接;

第三连接杆(76),下料盒(31)下侧设有两根第三连接杆(76),第三连接杆(76)与移动挡料板(73)下侧滑动式连接;

第三复位弹簧(75),第三连接杆(76)上均套有两个第三复位弹簧(75),第三复位弹簧(75)两端分别与移动挡料板(73)下侧和下料盒(31)下侧内部连接。

2.根据权利要求1所述的一种污水处理用絮凝剂多角度投放机,其特征在于,还包括有夹紧机构(8),夹紧机构(8)包括有:定位杆(82),下料盒(31)上部内转动式设有定位杆(82);

挥动杆(81),定位杆(82)上侧均对称设有挥动杆(81);

加强杆(83),两根挥动杆(81)上分别设有两根加强杆(83);

第四复位弹簧(84),挥动杆(81)上侧与下料盒(31)上部外侧均连接有第四复位弹簧(84);

定位柱(85),挥动杆(81)外侧均设有定位柱(85);

顶紧板(86),定位柱(85)下侧转动式设有顶紧板(86)。
