专利号: 2021101986395
申请人: 烟台职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

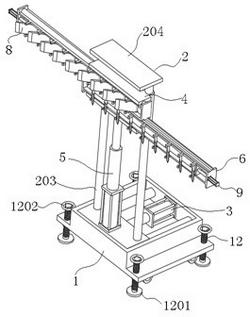

1.一种建筑墙体整平设备,包括移动底座(1),其特征在于:所述移动底座(1)内顶部滑动配合有升降架(2);所述移动底座(1)内侧端部设有推送气缸(3);所述推送气缸(3)活塞杆端部与升降架(2)底部一侧固定连接;所述升降架(2)顶部与底部之间套设有连接架(4);

所述升降架(2)底端设有升降气缸(5);所述升降气缸(5)活塞杆端部与连接架(4)底部相互连接;所述连接架(4)一侧分别滑动配合有两个相互对称设置的刮料导架(6);

所述连接架(4)远离刮料导架(6)一侧设有伺服电机(10);所述伺服电机(10)转轴端且位于两个刮料导架(6)之间固定有齿轮(11);所述齿轮(11)分别与两个刮料导架(6)啮合传动;

所述刮料导架(6)内部两端之间滑动配合有推板(7);所述推板(7)一侧阵列均设有刮板(8);所述刮板(8)两侧分别与刮料导架(6)两侧滑动配合;两所述刮料导架(6)一端部均设有调节气缸(9);所述调节气缸(9)活塞杆端部与推板(7)一端部固定连接;

所述刮料导架(6)包括矩形槽箱(601);所述矩形槽箱(601)内部两端之间固定有第一导杆(602);所述矩形槽箱(601)位于开口处一表面两侧边沿均设有延伸架(603);所述延伸架(603)内侧开始有限位卡槽(604);所述矩形槽箱(601)远离开口处一表面两端之间均开有与齿轮(11)相配合的啮合齿(605);

所述推板(7)两端之间开有与第一导杆(602)相配合的导孔(701);所述推板(7)一表面两端之间线性阵列均设有连接铰座(702);所述推板(7)一端部设有与调节气缸(9)相互连接的端板(703);

所述刮板(8)一端部两侧面之间开有与连接铰座(702)相配合的连接轴孔(801);所述刮板(8)两侧中部均设有与限位卡槽(604)相配合的导块(802);

所述移动底座(1)顶部表面开有矩形槽(101);所述矩形槽(101)内侧两相对面之间设有第二导杆(102);所述移动底座(1)两侧底部边沿均设有侧板(103);所述侧板(103)底部设有万向轮(104);两所述侧板(103)两端部均开有螺纹孔(105);两所述侧板(103)通过螺纹孔(105)螺纹连接有调节支座(12);

所述调节支座(12)底端固定有支撑垫(1201);所述调节支座(12)顶端设有旋转把手(1202);

升降架(2)包括连接端座(201);所述连接端座(201)两侧面之间开有与第二导杆(102)相配合的第二导孔(202);所述连接端座(201)顶部两端均垂直固定有第三导杆(203);所述第三导杆(203)顶端固定有限位端板(204);

所述连接架(4)为U形结构;所述连接架(4)两相对内侧均开有第一导槽(401);所述连接架(4)外侧两端部均设有与第三导杆(203)相配合的连接导套(402);

所述矩形槽箱(601)一侧设有与第一导槽(401)相配合的第一导条(606);所述矩形槽箱(601)远离第一导条(606)一侧分别设有相互配合的第二导条(607)和第二导槽(608)。
