专利号: 2021102108608
申请人: 无锡北大建筑工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

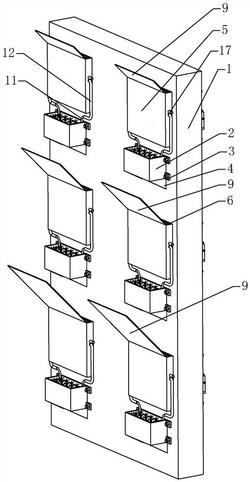

1.一种绿色建筑节能墙体,包括墙主体(1)和设置在墙主体(1)上的种植盒(2),其特征在于:还包括雨水收集箱(5),雨水收集箱(5)上设有进水口(8),墙主体(1)上设有安装口(6),雨水收集箱(5)设置在安装口(6)内,且雨水收集箱(5)从墙主体(1)位于室外的一侧凸出,进水口(8)位于墙主体(1)处于室外的一侧,雨水收集箱(5)与种植盒(2)之间连接有吸水棉条(10),吸水棉条(10)的一端位于雨水收集箱(5)内,另一端位于种植盒(2)内,所述雨水收集箱(5)上设有观察窗(14)和注水口(15),观察窗(14)和注水口(15)均位于墙主体(1)处于室内的一侧,所述雨水收集箱(5)上连接有封堵机构,封堵机构包括连接块(19)、封堵板(20)、滑移杆(21)、弹簧(22)和调节块(23),连接块(19)设置在雨水收集箱(5)上,滑移杆(21)贯穿连接块(19)并与连接块(19)滑动配合,滑移杆(21)的一端连接封堵板(20),另一端与调节块(23)的中间部位铰接,调节块(23)的一端连接有手柄(53),另一端的边角处设置成倒圆角,弹簧(22)套设在滑移杆(21)上,弹簧(22)的一端连接封堵板(20),另一端连接连接块(19),且弹簧(22)处于自然状态时,调节块(23)侧壁抵触连接块(19),封堵板(20)将注水口(15)遮挡。

2.根据权利要求1所述的绿色建筑节能墙体,其特征在于:所述雨水收集箱(5)上还连接有第一导流板(9),第一导流板(9)朝向远离墙主体(1)一侧倾斜,第一导流板(9)的低端处位于进水口(8)处。

3.根据权利要求2所述的绿色建筑节能墙体,其特征在于:所述墙主体(1)上的第一导流板(9)的长度由上至下依次变长。

4.根据权利要求1所述的绿色建筑节能墙体,其特征在于:所述雨水收集箱(5)上还连接有室内溢流管(16)和室外溢流管(17),室内溢流管(16)上设有阀门(18)。

5.根据权利要求1所述的绿色建筑节能墙体,其特征在于:所述雨水收集箱(5)内设有过滤板(25),过滤板(25)上设有过滤孔(28)和连接柱(29),连接柱(29)上设有圆锥形支撑柱(30),每个过滤孔(28)周围至少有三个圆锥形支撑柱(30)。

6.根据权利要求5所述的绿色建筑节能墙体,其特征在于:所述过滤板(25)设置为弧形。

7.根据权利要求6所述的绿色建筑节能墙体,其特征在于:所述过滤板(25)与雨水收集箱(5)可拆卸连接,所述雨水收集箱(5)上设有弧形取板口(32)和用于遮挡弧形取板口(32)的弧形遮挡板(33),弧形遮挡板(33)与雨水收集箱(5)可拆卸连接。

8.根据权利要求7所述的绿色建筑节能墙体,其特征在于:所述弧形遮挡板(33)上设有定位柱(34),雨水收集箱(5)上设有定位孔(35),定位柱(34)插设在定位孔(35)内,弧形遮挡板(33)的两端设有弧形孔(36),雨水收集箱(5)上转动连接有第一转轴(37)、第二转轴(38)和第三转轴(39),第一转轴(37)上连接有第一齿轮(40),第二转轴(38)上连接有第二齿轮(41)和第三齿轮(42),第三转轴(39)上连接有第四齿轮(43),第一齿轮(40)与第二齿轮(41)啮合,第三齿轮(42)与第四齿轮(43)啮合,雨水收集箱(5)上还连接有电机(45),电机(45)上连接有传动轴(46),传动轴(46)上连接有第五齿轮(47),第五齿轮(47)与第四齿轮(43)啮合,第一齿轮(40)上连接有第一摆臂(48),第一摆臂(48)上连接有第一弧形插块(49),第五齿轮(47)上连接有第二摆臂(50),第二摆臂(50)上连接有第二弧形插块(52),第一弧形插块(49)插设在弧形遮挡板(33)一端的弧形孔(36)内,第二弧形插块(52)插设在弧形遮挡板(33)另一端的弧形孔(36)内,弧形孔(36)所在圆的圆心、第一弧形插块(49)所在圆的圆心和第二弧形插块(52)所在圆的圆心重合。
