1.一种高比表面积多孔二氧化硅的制备方法，其特征在于，在水玻璃溶液中加入适量的消石灰进行沉淀反应，所得沉淀经酸溶液选择性浸出得到悬浮液，对悬浮液进行固液分离，获得的固体产物经洗涤、干燥后即得所述高比表面积多孔二氧化硅；所述沉淀反应的条件为：水玻璃溶液的模数为0.6‑3.3，水玻璃溶液中SiO2的质量分数为8‑10wt％，反应温度+

为15‑70℃，反应时间为30‑180min；所述酸溶液选择性浸出的条件为：酸溶液中H的浓度为

1‑12mol/L，浸出温度为15‑90℃，浸出时间为0.5‑168h。

2.根据权利要求1所述的制备方法，其特征在于，所述消石灰、水玻璃溶液与酸溶液的质量比为1:8‑10:20‑50。

3.根据权利要求1所述的制备方法，其特征在于，所述酸溶液为盐酸或硝酸。

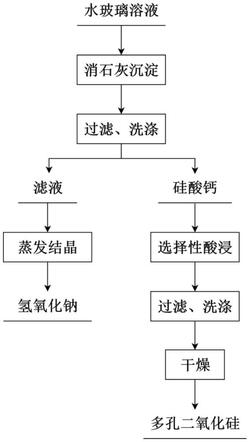

4.根据权利要求1所述的制备方法，其特征在于，包括以下步骤：S1.在水玻璃溶液中加入适量的消石灰进行沉淀反应，得到混合浆料，所述沉淀反应的条件为：水玻璃溶液的模数为0.6‑3.3，水玻璃溶液中SiO2的质量分数为8‑10wt％，反应温度为15‑70℃，反应时间为30‑180min，搅拌速度为50‑800r/min；

S2.将步骤S1得到的浆料经过滤、洗涤和烘干后得到固体粉末，所述烘干的条件为：烘干温度为30‑200℃，烘干时间为0‑48h；

S3.将步骤S2得到的固体粉末用酸溶液选择性浸出，得到悬浮液，所述酸溶液选择性浸+

出的条件为：酸溶液中H的浓度为1‑12mol/L，浸出温度为15‑90℃，浸出时间为0.5‑168h，搅拌速度为50‑1500r/min；

S4.将步骤S3得到的悬浮液进行固液分离，获得的固体产物经洗涤、干燥后即得所述高比表面积多孔二氧化硅；所述干燥的条件为：干燥温度为60‑200℃，干燥时间为6‑48h。
