专利号: 202110213177X
申请人: 山东星链信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

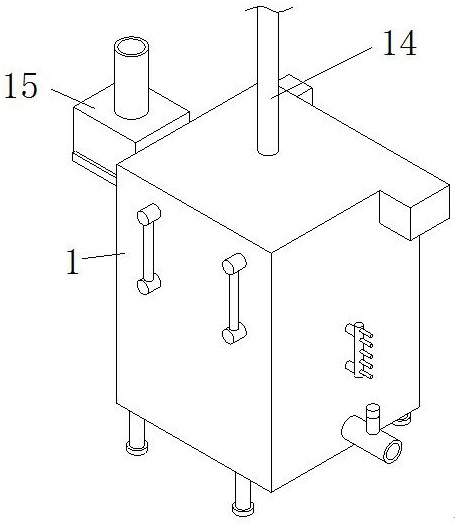

1.一种污水处理用微纳米气泡反应器,包括箱体(1),所述箱体(1)内通过隔板(11)分为气浮腔(12)以及混合腔(13),其特征在于,所述箱体(1)顶部设有进气管(14),所述进气管(14)依次贯穿箱体(1)顶部以及隔板(11),所述进气管(14)上自上而下连接处于气浮腔(12)的气泡发生器(141),以及处于混合腔(13)的气泡发生器(141),所述气浮腔(12)一侧设有污水导入组件(15),所述隔板(11)上设有过滤组件(16),所述隔板(11)下部设有挡水组件(17),所述气浮腔(12)内设有排料装置(2),所述排料装置(2)包括刮料组件(21)、吹料组件(22)以及排料口(23),所述排料口(23)设于箱体(1)侧壁顶部,所述刮料组件(21)设于气浮腔(12)内壁顶部一侧,所述吹料组件(22)包括两个连通管(221),所述连通管(221)两端分别贯通连接气浮腔(12)以及混合腔(13),所述连通管(221)内设有增压组件(222),所述混合腔(13)内设有混合装置(3),所述混合装置(3)包括搅拌组件(31)以及水质检测组件(32),所述搅拌组件(31)设于箱体(1)底部,所述水质检测组件(32)设于混合腔(13)侧壁。

2.根据权利要求1所述的一种污水处理用微纳米气泡反应器,其特征在于,所述污水导入组件(15)包括过滤箱(151),所述过滤箱(151)上设有进水口(1511),所述过滤箱(151)管道连接气浮腔(12),所述过滤箱(151)底部滑动连接滑板(152)。

3.根据权利要求2所述的一种污水处理用微纳米气泡反应器,其特征在于,所述过滤箱(151)侧壁设有过滤网(1512),所述过滤箱(151)底部两侧均设有挂耳台(1513),两个所述挂耳台(1513)上均设有螺纹孔,两个所述挂耳台(1513)间滑动连接滑板(152),所述滑板(152)上设有螺纹槽。

4.根据权利要求1所述的一种污水处理用微纳米气泡反应器,其特征在于,所述过滤组件(16)包括滤板(161),所述滤板(161)固定在隔板(11)上,所述滤板(161)套接进气管(14)外壁,所述滤板(161)内设有滤网(162)。

5.根据权利要求1所述的一种污水处理用微纳米气泡反应器,其特征在于,所述挡水组件(17)包括两个液压缸(171),两个所述液压缸(171)侧壁固定在混合腔(13)侧壁,两个所述液压缸(171)输出端连接挡水板(172),所述挡水板(172)套接进气管(14)外壁。

6.根据权利要求5所述的一种污水处理用微纳米气泡反应器,其特征在于,所述挡水板(172)上设有多个挡水凸台(1721),所述挡水凸台(1721)配合接触漏水孔(111),所述漏水孔(111)设于隔板(11)上。

7.根据权利要求1所述的一种污水处理用微纳米气泡反应器,其特征在于,所述刮料组件(21)包括两个皮带轮(211),两个所述皮带轮(211)均转动连接气浮腔(12)侧壁,两个所述皮带轮(211)间设有皮带(212),所述皮带(212)上设有多个刮料板(213)。

8.根据权利要求1所述的一种污水处理用微纳米气泡反应器,其特征在于,所述增压组件(222)包括十字固定架(2221)以及通气环(2222),所述十字固定架(2221)以及通气环(2222)均固定在连通管(221)内壁,所述十字固定架(2221)底部连接弹簧(2223),所述弹簧(2223)底部连接堵球(2224)。

9.根据权利要求1所述的一种污水处理用微纳米气泡反应器,其特征在于,所述搅拌组件(31)包括电机(311),所述电机(311)固定在地面上,所述电机(311)输出端齿轮啮合连接转轴(312),所述转轴(312)轴承连接箱体(1)底部并延伸至内部连接转盘(313)。

10.根据权利要求1所述的一种污水处理用微纳米气泡反应器,其特征在于,所述水质检测组件(32)包括贯通管(321),所述贯通管(321)贯通连接混合腔(13),所述贯通管(321)上连接多个透明管(322)。
