专利号: 2021102172727
申请人: 晋城市巨成金属制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

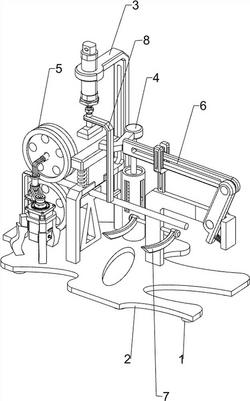

1.一种用于钢筋等距切割设备,其特征是,包括有:底柱(1)和底板(2),底板(2)一侧设有6个底柱(1);

切割机构(3),底板(2)一侧设有切割机构(3);

旋转机构(4),底板(2)一侧设有旋转机构(4)。

2.按照权利要求1所述的一种用于钢筋等距切割设备,其特征是,切割机构(3)包括有:第一支撑柱(30),底板(2)一侧设有第一支撑柱(30);

气缸(31),第一支撑柱(30)一侧设有气缸(31);

挤压块(32),气缸(31)伸缩杆一侧设有挤压块(32);

第二支撑柱(34),底板(2)一侧设有第二支撑柱(34);

切刀(36),第二支撑柱(34)与第一支撑柱(30)之间滑动式连接有切刀(36);

第一弹簧(35),切刀(36)与第二支撑柱(34)和第一支撑柱(30)之间连接有2个第一弹簧(35);

承重座(33),底板(2)一侧设有承重座(33),承重座(33)位于切刀(36)一侧。

3.按照权利要求2所述的一种用于钢筋等距切割设备,其特征是,旋转机构(4)包括有:放置柱(40),底板(2)一侧设有放置柱(40),放置柱(40)位于第一支撑柱(30)一侧;

第一连接柱(42),放置柱(40)一侧滑动式连接有第一连接柱(42);

第二弹簧(41),第一连接柱(42)与放置柱(40)之间连接有第二弹簧(41);

垫片(44),第一连接柱(42)一侧转动式连接有垫片(44);

涡卷弹簧(43),垫片(44)与第一连接柱(42)之间连接有涡卷弹簧(43)。

4.按照权利要求3所述的一种用于钢筋等距切割设备,其特征是,还包括有上料机构(5),上料机构(5)包括有:

支撑架(50),底板(2)一侧设有3个支撑架(50);

伺服电机(51),支撑架(50)一侧之间连接有伺服电机(51);

第一轴承座(53),底板(2)一侧设有第一轴承座(53);

第二轴承座(55),底板(2)一侧设有第二轴承座(55);

直角传动组件(54),第一轴承座(53)与第二轴承座(55)之间转动式连接有2个直角传动组件(54);

第一传动组件(52),直角传动组件(54)之间与伺服电机(51)输出轴之间连接有第一传动组件(52);

转盘(56),直角传动组件(54)一侧均连接有转盘(56)。

5.按照权利要求4所述的一种用于钢筋等距切割设备,其特征是,还包括有推进机构(6),推进机构(6)包括有:

承重板(60),底板(2)一侧设有承重板(60);

限位块(61),承重板(60)一侧设有限位块(61);

第二连接柱(62),承重板(60)一侧转动式连接有第二连接柱(62);

曲柄(63),第二连接柱(62)一侧连接有曲柄(63);

第三弹簧(64),曲柄(63)一侧与承重板(60)一侧之间连接有第三弹簧(64);

拨动杆(65),曲柄(63)一侧转动式连接有拨动杆(65),拨动杆(65)在限位块(61)一侧滑动。

6.按照权利要求5所述的一种用于钢筋等距切割设备,其特征是,还包括有下料缓冲机构(7),下料缓冲机构(7)包括有:第三连接柱(70),承重板(60)一侧转动式连接有第三连接柱(70);

第四弹簧(71),第三连接柱(70)与承重板(60)之间连接有第四弹簧(71);

滑道(72),第三连接柱(70)上对称设有滑道(72)。

7.按照权利要求6所述的一种用于钢筋等距切割设备,其特征是,还包括有推料机构(8),推料机构(8)包括有:

第四连接柱(80),挤压块(32)一侧设有第四连接柱(80);

下压块(81),第四连接柱(80)一侧滑动式连接有下压块(81);

第五弹簧(82),下压块(81)与第四连接柱(80)一侧之间连接有第五弹簧(82)。

8.按照权利要求7所述的一种用于钢筋等距切割设备,其特征是,第四连接柱(80)形状为L形。
