专利号: 2021102174031
申请人: 江苏千叶建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

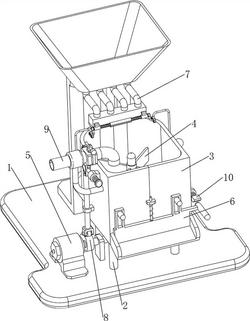

1.一种市政用城市道路建设用混凝土搅拌装置,其特征在于,包括:底板(1)和支撑柱(2),底板(1)上均匀设有四个支撑柱(2);

搅拌箱(3),四个支撑柱(2)顶部之间连接有搅拌箱(3);

搅拌叶(4),搅拌箱(3)内转动式设有搅拌叶(4);

搅拌机构(5),底板(1)与搅拌叶(4)之间连接有搅拌机构(5);

出料机构(6),搅拌箱(3)上设有出料机构(6);

搅拌机构(5)包括:

电机(51),底板(1)上安装有电机(51);

第二转轴(54),底板(1)上转动式设有第二转轴(54),第二转轴(54)与搅拌叶(4)连接;

第一支架(52),底板(1)上设有第一支架(52);

第一转轴(53),第一支架(52)上转动式设有第一转轴(53),第一转轴(53)与电机(51)输出轴连接;

锥形齿轮组(55),第一转轴(53)与第二转轴(54)之间连接有锥形齿轮组(55);

出料机构(6)包括:

第一导杆(62),搅拌箱(3)上两侧均设有第一导杆(62);

滑道(61),搅拌箱(3)下侧设有滑道(61);

第一滑套(64),搅拌箱(3)上设有第一滑套(64);

第一挡板(63),两个第一导杆(62)之间滑动式设有第一挡板(63),第一挡板(63)与第一滑套(64)滑动式连接;

第一弹簧(65),第一挡板(63)与第一滑套(64)之间连接有第一弹簧(65),第一弹簧(65)绕在第一挡板(63)上;

手柄(66),第一挡板(63)上设有手柄(66);

还包括有下料机构(7),下料机构(7)包括:安装架(71),底板(1)上设有安装架(71);

下料箱(72),安装架(71)顶部设有下料箱(72);

导管(73),下料箱(72)下部设有导管(73);

第二支架(74),导管(73)上两侧均设有第二支架(74);

第二挡板(75),两个第二支架(74)之间转动式连接有第二挡板(75);

第二弹簧(76),第二挡板(75)两侧与同侧的第二支架(74)之间均连接有第二弹簧(76),第二弹簧(76)绕在第二挡板(75)上;

还包括有推动机构(8),推动机构(8)包括:第二滑套(82),搅拌箱(3)两侧均设有第二滑套(82);

凸轮(81),第一转轴(53)上设有凸轮(81);

第二导杆(85),底板(1)与第二滑套(82)之间连接有第二导杆(85);

活动杆(83),第二滑套(82)与第二导杆(85)之间滑动式连接有活动杆(83);

滚轮(84),活动杆(83)底部转动式设有滚轮(84),滚轮(84)与凸轮(81)配合;

连接杆(87),第二挡板(75)两侧均设有连接杆(87),两个连接杆(87)均与活动杆(83)滑动式连接;

第三弹簧(86),第二导杆(85)与活动杆(83)之间连接有第三弹簧(86),第三弹簧(86)绕在第二导杆(85)上;

还包括有注水机构(9),注水机构(9)包括:固定架(91),搅拌箱(3)上设有固定架(91);

输水管(92),固定架(91)上设有输水管(92);

第三滑套(93),输水管(92)上设有第三滑套(93);

挡块(94),第三滑套(93)上滑动式设有挡块(94),挡块(94)与输水管(92)配合;

第四滑套(95),搅拌箱(3)上设有第四滑套(95);

第一楔形块(96),第四滑套(95)上滑动式设有第一楔形块(96),第一楔形块(96)与活动杆(83)配合,挡块(94)与第一楔形块(96)连接;

第四弹簧(97),第一楔形块(96)与第四滑套(95)之间连接有第四弹簧(97),第四弹簧(97)绕在第一楔形块(96)上。

2.根据权利要求1所述的一种市政用城市道路建设用混凝土搅拌装置,其特征在于,还包括有自锁机构(10),自锁机构(10)包括:第五滑套(101),搅拌箱(3)下侧设有第五滑套(101);

第二楔形块(102),第五滑套(101)上滑动式设有第二楔形块(102),第二楔形块(102)与手柄(66)配合;

第五弹簧(103),第二楔形块(102)与第五滑套(101)之间连接有第五弹簧(103),第五弹簧(103)绕在第二楔形块(102)上。

3.根据权利要求1所述的一种市政用城市道路建设用混凝土搅拌装置,其特征在于,搅拌叶(4)属于金属材质。
