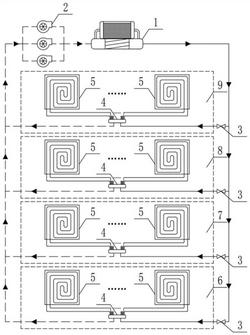

1.一种大空间建筑在太阳辐射下地板辐射供暖系统,其特征在于,包括热源(1)、循环水泵(2)、控制阀(3)、分集水器(4)以及位于第一区域(6)、第二区域(7)、第三区域(8)和第四区域(9)的地板辐射供暖盘管单元(5);
所述第一区域(6)、第二区域(7)、第三区域(8)和第四区域(9)的地板辐射供暖系统的结构均相同,包括若干分集水器(4)和若干地板辐射供暖盘管单元(5);所述分集水器(4)的分水端和地板辐射供暖盘管单元(5)固定连接;所述热源(1)的输出端分别通过控制阀(3)连接第一区域(6)、第二区域(7)、第三区域(8)和第四区域(9)的地板辐射供暖系统;所述分集水器(4)的集水端与循环水泵(2)的输入端固定连接;所述循环水泵(2)的输出端和热源(1)的输入端固定连接。
2.根据权利要求1所述的大空间建筑在太阳辐射下地板辐射供暖系统,其特征在于,所述地板辐射供暖盘管单元(5)包括供暖盘管(5‑1)、供水管(5‑2)和回水管(5‑3);
所述地板辐射供暖盘管单元(5)通过供暖盘管(5‑1)的供水管(5‑2)和回水管(5‑3)分别与分集水器(4)的分集水端固定连接。
3.一种大空间建筑在太阳辐射下地板辐射供暖系统分区方法,其特征在于,包括以下步骤:
S1:根据地板辐射供暖盘管单元的布设位置,对大空间建筑的地板表面进行网格划分;
S2:利用Ecotect软件对大空间建筑建立模型,并根据供暖期太阳辐射的逐时数据进行模拟计算,得到每小时照射在地板表面各网格的太阳辐射量;
S3:根据每小时照射在地板表面各网格的太阳辐射量,计算各网格在整个供暖期接收到的太阳辐射累积量;
S4:根据各网格在整个供暖期接收到的太阳辐射累积量,计算各网格在整个供暖期接收到的太阳辐射累积量的最大值;
S5:根据各网格在整个供暖期接收到的太阳辐射累积量和各网格在整个供暖期接收到的太阳辐射累积量的最大值,对地板辐射供暖盘管单元进行分区。
4.根据权利要求3所述的大空间建筑在太阳辐射下地板辐射供暖系统分区方法,其特征在于,所述步骤S1中,对大空间建筑的地板表面进行网格划分的方法为:将划分的网格与各地板辐射供暖盘管单元一一对应。
5.根据权利要求3所述的大空间建筑在太阳辐射下地板辐射供暖系统分区方法,其特征在于,所述步骤S3中,各网格在整个供暖期接收到的太阳辐射累积量Qi,j的计算公式为:其中,n表示供暖期总小时数;qi,j,t表示第i行第j列网格在t时刻接收到的太阳辐射量。
6.根据权利要求3所述的大空间建筑在太阳辐射下地板辐射供暖系统分区方法,其特征在于,所述步骤S4中,各网格在整个供暖期接收到的太阳辐射累积量的最大值Qmax的计算公式为:
其中,Qi,j表示第i行第j列网格在整个供暖期接收到的太阳辐射累积量,imax表示网格的最大行,jmax表示网格的最大列。
7.根据权利要求3所述的大空间建筑在太阳辐射下地板辐射供暖系统分区方法,其特征在于,所述步骤S5中,对地板辐射供暖盘管单元进行分区的方法为:若第i行第j列网格在整个供暖期接收到的太阳辐射累积量Qi,j满足0.75·Qmax<Qi,j≤Qmax,则该网格所对应的地板辐射供暖系统盘管单元属于第一区域,其中,Qmax表示各网格在整个供暖期接收到的太阳辐射累积量的最大值;
若第i行第j列网格在整个供暖期接收到的太阳辐射累积量Qi,j满足0.5·Qmax<Qi,j≤
0.75·Qmax,则该网格所对应的地板辐射供暖系统盘管单元属于第二区域;
若第i行第j列网格在整个供暖期接收到的太阳辐射累积量Qi,j满足0.25·Qmax<Qi,j≤
0.5·Qmax,则该网格所对应的地板辐射供暖系统盘管单元属于第三区域;
若第i行第j列网格在整个供暖期接收到的太阳辐射累积量Qi,j满足0≤Qi,j≤0.25·Qmax,则该网格所对应的地板辐射供暖系统盘管单元属于第四区域。
