专利号: 2021102402930
申请人: 南京蒙仕通讯科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

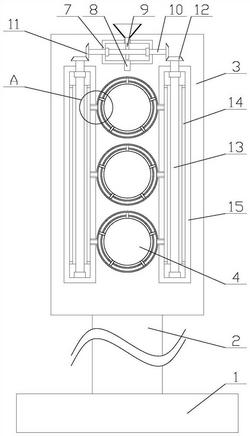

1.一种防进水的移动式交通信号灯,包括主体(3)、支柱(2)、底板(1)、滤网(5)和三个信号灯(4),所述支柱(2)竖向设置在底板(1)的上方,所述支柱(2)的顶端与主体(3)连接,所述信号灯(4)均匀设置在主体(3)的一侧,所述主体(3)的另一侧设有开口,所述滤网(5)与开口匹配,所述滤网(5)的外周与开口的内壁连接,所述主体(3)的内部设有PLC,其特征在于,还包括防进水机构和除水机构,所述除水机构设置在主体(3)的靠近信号灯(4)的一侧,所述除水机构与防进水机构连接;

所述除水机构包括进水管(6)、排水管(8)、固定盒(7)、转轴(10)、两个第一轴承、两个加热组件、三个除水组件和若干桨叶(9),所述固定盒(7)设置在主体(3)的靠近信号灯(4)的一侧,所述进水管(6)设置在固定盒(7)的上方,所述排水管(8)设置在固定盒(7)的下方,所述进水管(6)和排水管(8)均与主体(3)的内部连通,所述排水管(8)与防进水机构连接,两个第一轴承分别设置在固定盒(7)的两侧的内壁上,所述固定盒(7)的两侧均设有圆孔,所述转轴(10)的两端分别穿过两个圆孔,所述转轴(10)的外周与第一轴承的内圈连接,所述转轴(10)的两端分别与两个加热组件连接,所述桨叶(9)周向均匀设置在转轴(10)的外周上,所述桨叶(9)设置在固定盒(7)的内部,两个加热组件分别设置在信号灯(4)的两侧,所述除水组件与信号灯(4)一一对应,所述除水组件设置在两个加热组件之间,所述除水组件与加热组件连接;

所述加热组件包括连接盒(15)、传动单元、摩擦杆(13)、摩擦环(14)和两个第二轴承,所述连接盒(15)设置在主体(3)的靠近信号灯(4)的一侧,两个第二轴承分别设置在连接盒(15)内的顶部和底部,所述连接盒(15)的上方设有小孔,所述转轴(10)的两端分别与两个传动单元连接,所述传动单元与摩擦杆(13)的一端连接,所述摩擦杆(13)的另一端穿过小孔设置在连接盒(15)的内部,所述摩擦杆(13)的外周与第二轴承的内圈连接,所述摩擦环(14)设置在连接盒(15)的内部,所述摩擦环(14)与摩擦杆(13)同轴设置,所述摩擦环(14)套设在摩擦杆(13)上,所述摩擦杆(13)的外周与摩擦环(14)的内圈抵靠,所述连接盒(15)与除水组件连接;

所述除水组件包括除水盒(17)、两个支管(16)和若干导热杆(18),所述除水盒(17)的形状为环形,所述除水盒(17)套设在信号灯(4)上,所述除水盒(17)与信号灯(4)同轴设置,两个支管(16)的一端分别与两个连接盒(15)连通,所述支管(16)的另一端与除水盒(17)的内部连通,所述导热杆(18)的一端周向均匀设置在除水盒(17)的远离信号灯(4)的一侧的内壁上,所述除水盒(17)的靠近信号灯(4)的一侧周向均匀设有穿孔,所述穿孔的数量与导向杆的数量相等,所述穿孔与导向杆一一对应,所述导向杆的另一端穿过穿孔与信号灯(4)的外周抵靠;

所述防进水机构包括散热管(19)、挡雨组件和驱动组件,所述挡雨组件设置在主体(3)的靠近滤网(5)的一侧,所述散热管(19)的形状为L形,所述主体(3)的靠近信号灯(4)的一侧设有第一通孔,所述主体(3)的下方设有第二通孔,所述散热管(19)的一端与排水管(8)连通,所述散热管(19)的另一端依次穿过第一通孔和第二通孔,所述散热管(19)的外周与第一通孔的内壁和第二通孔的内壁连接,所述驱动组件设置在主体(3)的内部,所述驱动组件与挡雨组件连接;

所述挡雨组件包括固定板、防雨布(32)、重物块(31)、连接绳(30)和若干伸缩杆(33),所述固定板的一侧与主体(3)的靠近滤网(5)的一侧连接,所述重物块(31)水平设置在固定板的下方,所述伸缩杆(33)均匀设置在重物块(31)的上方的靠近滤网(5)的一侧,所述伸缩杆(33)的两端分别与固定板的下方和重物块(31)的上方连接,所述防雨布(32)设置在重物块(31)的上方的远离滤网(5)的一侧,所述防雨布(32)的两端分别与固定板和重物块(31)连接,所述连接绳(30)的一端与重物块(31)的上方连接,所述主体(3)的靠近滤网(5)的一侧设有装配孔,所述连接绳(30)的另一端穿过装配孔与驱动组件连接。

2.如权利要求1所述的防进水的移动式交通信号灯,其特征在于,所述传动单元包括传动锥齿轮(11)和辅助锥齿轮(12),所述转轴(10)的两端分别与两个传动锥齿轮(11)连接,所述摩擦杆(13)分别与两个辅助锥齿轮(12)连接,所述辅助锥齿轮(12)与传动锥齿轮(11)啮合。

3.如权利要求1所述的防进水的移动式交通信号灯,其特征在于,所述驱动组件包括驱动板(20)、驱动杆(21)、第一弹簧(23)、第一磁铁(24)、第二磁铁(22)、限位单元、滚珠丝杠副(25)、连接盘(29)和两个第三轴承,两个第三轴承分别与主体(3)内的顶部和底部连接,所述滚珠丝杠副(25)的螺杆的两端分别与两个第三轴承的内圈连接,所述连接盘(29)与滚珠丝杠副(25)的螺杆的靠近装配孔的一端连接,所述连接绳(30)缠绕在连接盘(29)上,所述限位单元与滚珠丝杠副(25)的螺母连接,所述第一磁铁(24)与滚珠丝杠副(25)的螺母连接,所述第二磁铁(22)与驱动杆(21)的一端连接,所述第一磁铁(24)与第二磁铁(22)正对设置,所述第一磁铁(24)与第二磁铁(22)相互靠近的一侧的磁极相反,所述第一弹簧(23)的两端分别与第二磁铁(22)的下方和主体(3)内的底部连接,所述主体(3)的下方设有贯穿孔,所述驱动杆(21)的另一端穿过贯穿孔与驱动板(20)连接,所述驱动板(20)与散热管(19)的远离排水管(8)的一端抵靠,所述驱动杆(21)与贯穿孔匹配,所述贯穿孔的截面形状为方形,所述驱动杆(21)与贯穿孔滑动密封连接。

4.如权利要求3所述的防进水的移动式交通信号灯,其特征在于,所述限位单元包括限位杆(26)、第二弹簧(27)和固定杆(28),所述固定杆(28)竖向设置在主体(3)内的底部,所述限位杆(26)的形状为L形,所述限位杆(26)的一端与滚珠丝杠副(25)的螺母连接,所述限位杆(26)的另一端设有盲孔,所述固定杆(28)的顶端设置在盲孔的内部,所述固定杆(28)与盲孔匹配,所述限位杆(26)与固定杆(28)滑动连接,所述盲孔的截面形状为方形。

5.如权利要求1所述的防进水的移动式交通信号灯,其特征在于,所述挡雨组件还包括定滑轮(34),所述定滑轮(34)设置在固定板的上方,所述连接绳(30)的远离连接盘(29)的一端绕过定滑轮(34)与重物块(31)连接。

6.如权利要求1所述的防进水的移动式交通信号灯,其特征在于,所述进水管(6)的形状为漏斗形。
