专利号: 2021102477231
申请人: 南京鲁班建工集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

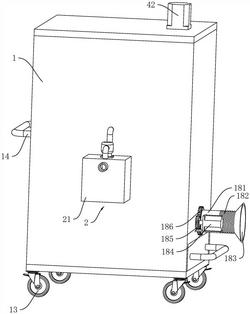

1.一种建筑装饰工程用除尘装置,其特征在于:包括除尘箱(1)、设置在除尘箱(1)上的风机(12)以及设置在除尘箱(1)内的除尘布袋(11),所述除尘箱(1)内分别设有净气腔(16)和除尘腔(17),所述除尘布袋(11)位于所述除尘腔(17)内,所述除尘布袋(11)与所述净气腔(16)相连通,所述净气腔(16)与所述风机(12)相连通,所述除尘箱(1)上开设有与除尘腔(17)相连通的抽尘口(18),所述除尘箱(1)内设有用于对除尘布袋(11)进行清灰的清理机构(3),所述除尘箱(1)上插设有与除尘腔(17)相连通承接槽(19),所述除尘箱(1)上设有用于将粉尘沉降在承接槽(19)内的降尘组件(2)。

2.根据权利要求1所述的一种建筑装饰工程用除尘装置,其特征在于:所述清理机构(3)包括固定在除尘布袋(11)上的清灰环(31)、设置在清灰环(31)上且用于折叠除尘布袋(11)的折叠组件(5)以及设置在除尘箱(1)上且用于驱动除尘布袋(11)旋转的旋转组件(4),所述除尘布袋(11)与所述除尘箱(1)转动连接。

3.根据权利要求2所述的一种建筑装饰工程用除尘装置,其特征在于:所述折叠组件(5)包括固定在除尘布袋(11)上的折叠块(51)、铰接在折叠块(51)上的上拉杆(52)以及固定在除尘布袋(11)上的收卷盘(55),所述收卷盘(55)位于所述清灰环(31)上方,所述除尘布袋(11)上设有用于驱动收卷盘(55)转动的收卷电机(54),所述收卷盘(55)上缠绕有收卷绳(56),所述收卷绳(56)的一端与清灰环(31)固定连接,所述折叠块(51)位于所述收卷盘(55)和所述清灰环(31)之间,所述上拉杆(52)远离折叠块(51)的一端与所述除尘布袋(11)相铰接,所述折叠块(51)上铰接有下拉杆(53),所述下拉杆(53)远离所述折叠块(51)的一端与所述清灰环(31)相铰接。

4.根据权利要求3所述的一种建筑装饰工程用除尘装置,其特征在于:所述清灰环(31)远离下拉杆(53)的一侧固定有配重块(57)。

5.根据权利要求2所述的一种建筑装饰工程用除尘装置,其特征在于:所述旋转组件(4)包括固定在除尘箱(1)内的旋转电机(42)和固定在除尘布袋(11)上的旋转环(41),所述旋转电机(42)的电机轴上套设有往复皮带(43),所述旋转环(41)与所述除尘箱(1)转动连接,所述往复皮带(43)远离所述旋转电机(42)的一端套设在旋转环(41)上。

6.根据权利要求4所述的一种建筑装饰工程用除尘装置,其特征在于:所述除尘箱(1)的内侧壁上固定有撞击板(45),所述清灰环(31)上固定有与撞击板(45)相碰撞的撞击块(44)。

7.根据权利要求1所述的一种建筑装饰工程用除尘装置,其特征在于:所述抽尘口(18)处设有抽尘管(181),所述抽尘管(181)内铰接有封板(187),所述抽尘管(181)内固定有密封卡环(188),所述密封卡环(188)位于封板(187)远离除尘箱(1)的一侧,所述密封卡环(188)的侧面与所述封板(187)的侧面相抵触。

8.根据权利要求7所述的一种建筑装饰工程用除尘装置,其特征在于:所述抽尘管(181)上通过波纹管(182)连接有抽尘罩(183)。

9.根据权利要求7所述的一种建筑装饰工程用除尘装置,其特征在于:所述除尘箱(1)的外侧壁上固定有调节电机(184),所述调节电机(184)的电机轴上固定有调节齿轮(185),所述抽尘管(181)上固定有与调节齿轮(185)相啮合的从动齿轮(186)。

10.根据权利要求1所述的一种建筑装饰工程用除尘装置,其特征在于:所述降尘组件(2)包括设置在除尘箱(1)外侧壁上的水箱(21)、设置在除尘腔(17)内的降尘管(23)以及设置在水箱(21)上且与水箱(21)连通的水泵(22),所述水泵(22)的出水口与所述降尘管(23)相连通,所述降尘管(23)上设有喷雾头(24),所述降尘管(23)位于所述承接槽(19)的上方。
