1.一种磷掺杂石墨氮化碳/四氧化三铁复合材料的制备方法，包括以下步骤：（1）CNP的制备：将尿素和磷酸氢二钾经研磨充分混合，于马弗炉内以2.3℃/min的升温速率加热到500 600℃，煅烧2 5h，冷却至室温后将其加入蒸馏水中溶解，超声，离心，洗涤，~ ~

干燥，得到浅黄色固体CNP；

（2）CNP/Fe3O4复合材料的制备：将CNP和FeCl3•6H2O溶于乙二醇溶液中得到浅黄色溶液，然后加入水合肼搅拌混合均匀，于180 200℃反应10 12h，离心，用去离子水和乙醇洗涤，真~ ~

空干燥，得到磷掺杂g‑C3N4/Fe3O4复合材料，标记为CNP/Fe3O4。

2.如权利要求1所述磷掺杂石墨氮化碳/四氧化三铁复合材料的制备方法，其特征在于：步骤（1）中，尿素和磷酸氢二钾的质量比为10:1 12:1。

~

3.如权利要求1所述磷掺杂石墨氮化碳/四氧化三铁复合材料的制备方法，其特征在于：步骤（1）中，超声是在20000 25000 Hz下分间断超声，间隔时间为1 2h，共超声3 4h。

~ ~ ~

4.如权利要求1所述磷掺杂石墨氮化碳/四氧化三铁复合材料的制备方法，其特征在于：步骤（1）中，干燥温度为60 65℃，干燥时间8 10 h。

~ ~

5.如权利要求1所述磷掺杂石墨氮化碳/四氧化三铁复合材料的制备方法，其特征在于：步骤（2）中， CNP与水合肼的质量体积比为0.05 0.4g/mL。

~

6.如权利要求1所述磷掺杂石墨氮化碳/四氧化三铁复合材料的制备方法，其特征在于：步骤（2）中，CNP与FeCl3•6H2O的质量比为1:0.027~1:0.162。

7.如权利要求1所述磷掺杂石墨氮化碳/四氧化三铁复合材料的制备方法，其特征在于：步骤（2）中，真空干燥是在60 80℃干燥20 30h。

~ ~

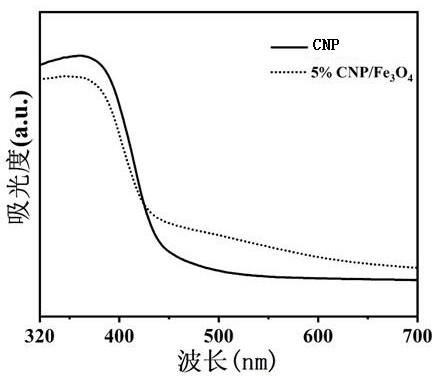

8.如权利要求1所述方法制备的磷掺杂石墨氮化碳/四氧化三铁复合材料作为光催化剂用于光催化降解盐酸四环素。
