1.一种碳包覆硒化锑/石墨烯复合材料的制备方法，其特征在于，包括以下步骤：

1)将40～80mg的氧化石墨烯加入到40～80ml的蒸馏水并溶解，再加入0.2701～

0.6759g的酒石酸锑钾、0.1～0.3g的聚乙烯吡咯烷酮和0.5～2.5g的碳源并搅拌，得到混合溶液A；

2)将0.1326～0.1907g的硒粉分散在2～6ml的水合肼中并搅拌，得到酒红色的混合溶液B；

3)将混合溶液B与混合溶液A进行混合并分散，得到混合溶液C；

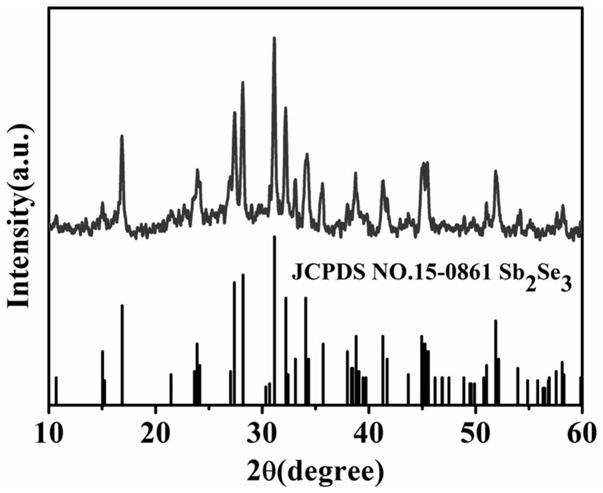

4)将混合溶液C在160～220℃下水热反应12～24h，反应结束冷却至室温，洗涤并分离沉淀，将分离所得到的沉淀冷冻干燥，即得到碳包覆硒化锑/石墨烯复合材料。

2.根据权利要求1所述的一种碳包覆硒化锑/石墨烯复合材料的制备方法，其特征在于，所述步骤1)中氧化石墨烯加入到蒸馏水中采用超声振荡至完全溶解，超声振荡的功率为80W～120W，超声振荡温度为40～60℃，超声振荡时间为8～12h。

3.根据权利要求1所述的一种碳包覆硒化锑/石墨烯复合材料的制备方法，其特征在于，所述步骤1)中碳源包括壳聚糖、柠檬酸或果糖。

4.根据权利要求1所述的一种碳包覆硒化锑/石墨烯复合材料的制备方法，其特征在于，所述步骤1)中搅拌速度为500～600r/min，搅拌时间为20～30min。

5.根据权利要求1所述的一种碳包覆硒化锑/石墨烯复合材料的制备方法，其特征在于，所述步骤2)中搅拌速度为500～600r/min，搅拌时间为20～30min，搅拌温度为40～60℃。

6.根据权利要求1所述的一种碳包覆硒化锑/石墨烯复合材料的制备方法，其特征在于，所述步骤3)中分散为超声分散，超声功率为80W～120W，超声温度为40～60℃，超声时间

8～12h。

7.根据权利要求1所述的一种碳包覆硒化锑/石墨烯复合材料的制备方法，其特征在于，所述步骤4)中混合溶液C装入聚四氟乙烯内衬中，再装入水热釜放入均相反应仪中进行水热反应。

8.根据权利要求7所述的一种碳包覆硒化锑/石墨烯复合材料的制备方法，其特征在于，所述步骤4)中聚四氟乙烯内衬的填充比为50％～70％，洗涤采用蒸馏水和乙醇交替洗涤4～6次，冷冻干燥在真空条件下进行。

9.一种碳包覆硒化锑/石墨烯复合材料，其特征在于，采用权利要求1至8中任一项所述的一种碳包覆硒化锑/石墨烯复合材料的制备方法制备得到。

10.一种如权利要求9所述的碳包覆硒化锑/石墨烯复合材料作为钠离子电池负极材料的应用。
