专利号: 2021102604504
申请人: 王土林
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

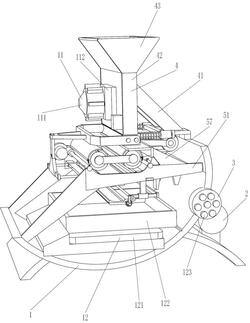

1.一种管状工件运输保护用保护膜覆盖器,其特征是,包括有:放置架(1)和控制器(3),所述放置架(1)的侧面固接有控制器(3);

支架(41),所述支架(41)固接于所述放置架(1)的上侧;

方形管(42),所述方形管(42)固接于所述支架(41)的侧面;

漏斗(43),所述漏斗(43)固接于所述方形管(42)的上侧;

出料机构(5),所述出料机构(5)安装于所述放置架(1)的上侧,所述出料机构(5)用于将保护膜放出来;

熔接机构(6),所述熔接机构(6)安装于所述放置架(1)的上侧,所述熔接机构(6)用于将保护膜熔接在一起;

推料机构(7),所述推料机构(7)安装于所述放置架(1)的上侧,所述推料机构(7)用于将管状工件推出来;

切割机构(8),所述切割机构(8)安装于所述熔接机构(6)上,所述切割机构(8)用于将保护膜切断。

2.如权利要求1所述的一种管状工件运输保护用保护膜覆盖器,其特征是,出料机构(5)包括有:

横向架(51),所述放置架(1)顶部两侧均固接有横向架(51);

第一导杆(52),所述第一导杆(52)的数量至少为两根,均安装于所述横向架(51)之间;

第一导套(53),所述第一导杆(52)上均滑动式设有第一导套(53);

放置槽(54),所述第一导套(53)内侧均固接有放置槽(54);

防护盖(55),所述放置槽(54)的上侧均铰接连接有防护盖(55);

连接杆(56),所述放置槽(54)之间固接有连接杆(56);

放置板(57),所述放置板(57)固接于所述横向架(51)的上侧。

3.如权利要求2所述的一种管状工件运输保护用保护膜覆盖器,其特征是,熔接机构(6)包括有:

电动推杆(61),所述电动推杆(61)嵌入式安装于所述放置架(1)上;

推动座(63),所述推动座(63),滑动式设置在所述电动推杆(61)的伸缩杆上;

第一弹簧(62),所述电动推杆(61)的伸缩杆上套有第一弹簧(62),所述第一弹簧(62)的两端分别与所述电动推杆(61)和所述推动座(63)连接;

滑动板(64),所述滑动板(64)的数量至少为两块,均固接于所述横向架(51)之间;

滑杆(65),所述滑动板(64)的两侧均滑动式设有滑杆(65),其中一侧的滑杆(65)与推动座(63)固定连接;

固定板(66),所述固定板(66)固接于所述滑杆(65)端部之间;

发热板(67),所述固定板(66)内侧均固接有发热板(67)。

4.如权利要求3所述的一种管状工件运输保护用保护膜覆盖器,其特征是,推料机构(7)包括有:

连接板(71),所述连接板(71)固接于所述推动座(63)的上侧;

导线轮(72),所述导线轮(72)安装于所述放置板(57)的侧面;

拉绳(73),所述拉绳(73)固接于所述连接板(71)的侧面,所述拉绳(73)绕过所述导线轮(72);

第二导套(75),所述支架(41)的两侧均固接有第二导套(75);

第二导杆(76),所述第二导套(75)内均滑动式设有第二导杆(76);

推板(74),所述第二导杆(76)端部之间固接有推板(74),所述拉绳(73)和所述推板(74)固定连接,所述放置板(57)和所述方形管(42)都与所述推板(74)接触;

第二弹簧(77),所述第二导杆(76)上均套有第二弹簧(77),所述第二弹簧(77)的两端分别与所述推板(74)和所述第二导套(75)连接;

驱动架(78),所述驱动架(78)固接于所述推板(74)的侧面,所述驱动架(78)和其中一侧的滑杆(65)固定连接。

5.如权利要求4所述的一种管状工件运输保护用保护膜覆盖器,其特征是,切割机构(8)包括有:

安装杆(81),所述安装杆(81)固接于所述电动推杆(61)的伸缩杆上;

第一刀头(82),所述第一刀头(82)安装于所述安装杆(81)的端部;

第二刀头(83),其中一个固定板(66)的下侧安装有第二刀头(83)。

6.如权利要求5所述的一种管状工件运输保护用保护膜覆盖器,其特征是,还包括有承托机构(9),承托机构(9)包括有:滑动座(91),其中一个滑动板(64)底部两侧均固接有滑动座(91);

方形杆(92),所述方形杆(92)滑动式设置在所述滑动座(91)之间;

推块(93),所述推块(93)固接于所述推动座(63)的下侧;

接触轮(94),所述接触轮(94)安装于所述方形杆(92)的端部;

安装板(95),所述滑动座(91)的下侧均固接有安装板(95);

支撑板(96),所述支撑板(96)转动式安装于所述安装板(95)之间;

发条(97),所述发条(97)设置在所述支撑板(96)和所述安装板(95)的连接处;

接触杆(98),所述支撑板(96)的两侧均固接有接触杆(98),所述接触杆(98)和所述接触轮(94)接触。

7.如权利要求6所述的一种管状工件运输保护用保护膜覆盖器,其特征是,还包括有固定机构(10),固定机构(10)包括有:磁铁(101),所述磁铁(101)安装于其中一个横向架(51)的上侧;

铁块(102),所述铁块(102)固接于其中一个第一导套(53)上,所述铁块(102)吸附在所述磁铁(101)上。

8.如权利要求7所述的一种管状工件运输保护用保护膜覆盖器,其特征是,还包括有防堵机构(11),防堵机构(11)包括有:连接件(112),所述连接件(112)固接于所述方形管(42)的侧面;

震动电机(111),所述震动电机(111)安装于所述连接件(112)上。

9.如权利要求8所述的一种管状工件运输保护用保护膜覆盖器,其特征是,还包括有收集机构(12),收集机构(12)包括有:压力传感器(121),所述压力传感器(121)安装于所述放置架(1)的上侧;

收集箱(122),所述收集箱(122)固接于所述压力传感器(121)的上侧;

蜂鸣器(123),所述蜂鸣器(123)安装于所述控制器(3)的侧面。

10.如权利要求9所述的一种管状工件运输保护用保护膜覆盖器,其特征是,还包括有控制箱(2),所述控制箱(2)固接于所述放置架(1)的侧面,所述控制箱(2)内安装有开关电源、控制模块和电源模块,开关电源为整个装置供电,开关电源的输出端与电源模块通过电性连接,电源模块上通过线路连接有电源总开关,控制模块和电源模块通过电性连接,控制模块上连接有DS1302时钟电路和24C02电路,控制器(3)上设有启动开关,启动开关、压力传感器(121)和蜂鸣器(123)都与控制模块通过电性连接,电动推杆(61)、发热板(67)和震动电机(111)都与控制模块通过外围电路连接。
