专利号: 2021102637423
申请人: 烟台工程职业技术学院(烟台市技师学院)
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

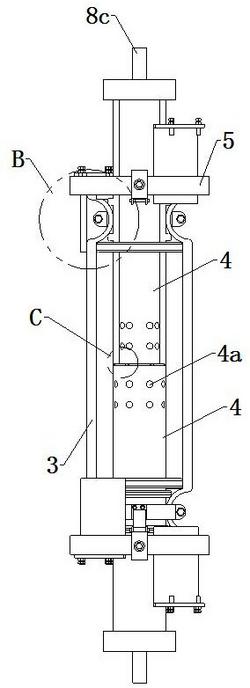

1.一种用于计算机键盘金属键盘壳的多角度打磨装置,包括打磨电机(1)、机架(2)、膨胀气囊(3)和具有弹性形变能力的抛光砂布,其特征在于,还包括气泵和定位管(4),膨胀气囊(3)在常态下呈圆管状,并且其内径大于定位管(4)外径,定位管(4)处于膨胀气囊(3)的内壁间,且二者同轴,抛光砂布可拆卸的包覆在膨胀气囊(3)外部,定位管(4)的中段开设有若干气孔(4a),且两端分别设有一个圆盘(5),两个圆盘(5)相向一侧分别设有两个对称,且凹面相向的弧形板(6),两个弧形板(6)的两端通过螺栓(6a)可拆卸连接,弧形板(6)处于膨胀气囊(3)外部,每个弧形板(6)分别通过一个导向件与各自位置的圆盘(5)相连接,导向件与圆盘(5)的连接方式为能够沿圆盘(5)的径向发生水平位移,处于圆盘(5)同一侧的两个弧形板(6)分别通过各自位置的导向件能够相向移动,并拼接成一个环体,环体的内环面能够压迫膨胀气囊(3)的端部,并迫使其收缩,同时膨胀气囊(3)的内表面与定位管(4)的外表面相紧贴,定位管(4)的外表面设有两个套环(6d),套环(6d)处于膨胀气囊(3)受环体压迫的一端,并且位于弧形板(6)两侧,套环(6d)的外表面能够在膨胀气囊(3)受压迫的状态下,与膨胀气囊(3)内表面紧密接触,定位管(4)的两端分别与机架(2)轴接配合,打磨电机(1)的主轴与定位管(4)传动连接,并用以驱动定位管(4)绕自身轴线转动,定位管(4)与气泵的输出端相连通,弧形板(6)的内弧面的中心处具有凹凸橡胶层(6b),凹凸橡胶层(6b)的外表面开设有第一防滑槽(6c),套环(6d)的外表面具有倒圆弧结构(6e),每个圆盘(5)上对称开设有两个弧形槽(5a),弧形槽(5a)贯穿圆盘(5)的两侧,两个弧形槽(5a)分别处于弧形板(6)两端的上方和下方,弧形槽(5a)内设有能够抽拉的压紧板(8),压紧板(8)呈弧形结构,并且其内弧面朝向弧形板(6)的端部,压紧板(8)的一端设置有止位板(8a),止位板(8a)处于圆盘(5)远离弧形板(6)的一侧,并用以防止压紧板(8)脱离弧形槽(5a),止位板(8a)与圆盘(5)螺栓连接,膨胀气囊(3)的外表面能够被压紧板(8)的内弧面包覆,并且在膨胀气囊(3)处于常态下留有能够装配抛光砂布的间距,压紧板(8)能够横跨弧形板(6)压迫膨胀气囊(3)之间的区域,压紧板(8)远离圆盘(5)的一端对应的膨胀气囊(3)外表面为始终不受弧形板(6)压迫的区域,并且压紧板(8)这一端为锁紧端(8b)。

2.根据权利要求1所述的用于计算机键盘金属键盘壳的多角度打磨装置,其特征在于,导向件包括长型螺栓(7)和连接板(7a),连接板(7a)的一端与弧形板(6)的外弧面固定连接,连接板(7a)的另一端与圆盘(5)远离弧形板(6)的一侧水平活动连接,长型螺栓(7)贯穿连接板(7a)的中段,并且与连接板(7a)固定连接,圆盘(5)的外表面开设有朝向圆盘(5)圆心方向延伸的螺纹孔,长型螺栓(7)的栓体处于螺纹孔内,并且二者螺纹配合。

3.根据权利要求1所述的用于计算机键盘金属键盘壳的多角度打磨装置,其特征在于,机架(2)上固定设置有两个通气管(8c),两个通气管(8c)分别对应定位管(4)的一端,并且均与定位管(4)相连通,气泵的输出端与两个通气管(8c)相连通,定位管(4)的两端分别设置有一个空心橡胶环(9),定位管(4)的外部开设有与空心橡胶环(9)相连通的通孔(9b),空心橡胶环(9)处于膨胀气囊(3)始终不受弧形板(6)压迫的区域,并且还能够对应压紧板(8)的锁紧端(8b)。

4.根据权利要求3所述的用于计算机键盘金属键盘壳的多角度打磨装置,其特征在于,压紧板(8)内弧面开设有第二防滑槽(9a),该防滑槽处于锁紧端(8b)。

5.根据权利要求1、3或4所述的用于计算机键盘金属键盘壳的多角度打磨装置,其特征在于,定位管(4)由两个规格相等的子管对接构成,其中一个子管的拼接端设置有多边形的插接凸起(11),另一个子管的拼接端设有与插接凸起(11)外形相匹配,并且能够供其插入的异型槽。
