专利号: 2021102692134
申请人: 南阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

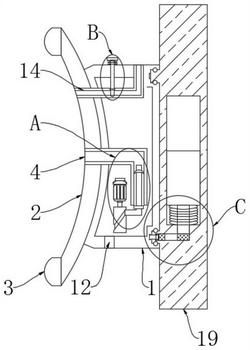

1.一种教育学宣讲用可拆卸式展示装置,包括连接块(1)和显示器(19),其特征在于,所述连接块(1)的左端固定连接有强力吸盘(2),所述强力吸盘(2)的表面固定连接有契合密封块(3),所述连接块(1)的左端固定连接有第一气管(4),所述第一气管(4)位于连接块(1)左端的中心处,所述第一气管(4)的左端贯穿强力吸盘(2)且与强力吸盘(2)的内部连通,所述第一气管(4)的内部固定连接有抽气装置,所述第一气管(4)的侧面固定连接有第二气管(14),所述第二气管(14)的左端贯穿连接块(1)的侧壁且与连接块(1)固定连接,所述第二气管(14)的左端贯穿强力吸盘(2)且与强力吸盘(2)的连通,所述连接块(1)的顶端滑动连接有控制阀,所述连接块(1)的底端开设有通气孔(12),所述连接块(1)的右端开设有连接槽,所述连接槽的内侧壁与显示器(19)转动连接,所述显示器(19)的内部固定连接有校正装置,所述显示器(19)的表面转动连接有滚珠(27),所述滚珠(27)的表面与连接槽的内侧壁滑动连接。

2.根据权利要求1所述的一种教育学宣讲用可拆卸式展示装置,其特征在于,所述抽气装置包括固定连接在连接块(1)内部的安装底座(5),所述安装底座(5)的底端固定连接有驱动电机(6),所述驱动电机(6)的输出端固定连接有驱动杆(7),所述驱动杆(7)的底端固定连接有传动块(8),所述连接块(1)的内部固定连接有固定环(9),所述固定环(9)的内部滑动连接有第一传动杆(10),所述第一传动杆(10)的顶端进入第一气管(4)的内部,所述第一传动杆(10)的顶端固定套接有橡皮碗(11),所述橡皮碗(11)的表面与第一气管(4)的内侧壁滑动连接。

3.根据权利要求1所述的一种教育学宣讲用可拆卸式展示装置,其特征在于,所述控制阀包括滑动连接在连接块(1)顶端的气体阀门(15),所述气体阀门(15)的表面滑动套接有第一弹簧(16),所述第一弹簧(16)的顶端与气体阀门(15)固定连接,所述第一弹簧(16)的底端与连接块(1)固定连接,所述气体阀门(15)的底端贯穿第二气管(14)进入第二气管(14)的内部,所述气体阀门(15)的表面滑动套接有密封圈(18),所述气体阀门(15)的底端固定连接有密封塞(17),所述第二气管(14)的内部底端开设有密封槽,所述密封塞(17)的表面与密封槽紧密接触。

4.根据权利要求1所述的一种教育学宣讲用可拆卸式展示装置,其特征在于,所述校正装置包括固定连接在显示器(19)内部的第二弹簧(20),所述第二弹簧(20)的顶端固定连接有重物块(21),所述重物块(21)的表面与显示器(19)的内壁滑动连接,所述显示器(19)的内侧壁滑动连接有第二传动杆(22),所述第二传动杆(22)的底端固定连接有第一磁铁(23),所述显示器(19)的内侧壁滑动连接有第二磁铁(24),所述第二磁铁(24)的左端固定连接有限位杆(25),所述限位杆(25)的左端贯穿显示器(19),所述限位杆(25)的表面与显示器(19)滑动连接,所述限位杆(25)的表面滑动套接有第三弹簧(26),所述第三弹簧(26)的左端与显示器(19)固定连接,所述第三弹簧(26)的右端与第二磁铁(24)固定连接,所述连接槽的左端开设有限位孔(13),所述限位杆(25)的左端与限位孔(13)的内侧壁紧密接触。

5.根据权利要求1所述的一种教育学宣讲用可拆卸式展示装置,其特征在于,所述强力吸盘(2)的中心与连接块(1)左端的中心在同一条直线上。

6.根据权利要求2所述的一种教育学宣讲用可拆卸式展示装置,其特征在于,所述传动块(8)的表面开设有轨道,所述第一传动杆(10)的左端与轨道的内侧壁滑动连接。

7.根据权利要求4所述的一种教育学宣讲用可拆卸式展示装置,其特征在于,所述第二传动杆(22)的顶端与重物块(21)固定连接,所述第二传动杆(22)位于第二弹簧(20)的中心。

8.根据权利要求4所述的一种教育学宣讲用可拆卸式展示装置,其特征在于,所述重物块(21)为半边圆柱体,所述显示器(19)的底端为弧形。
