专利号: 2021102741499
申请人: 保信科技(杭州)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

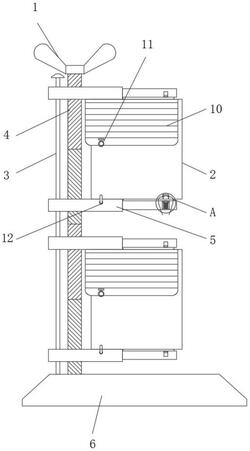

1.具有隔音降噪构件的装配式建筑连接件,包括装配建筑主体(2)、驱动组件(4)、连接组件(5)、连接座(6)、卡固组件(8)和隔音降噪护垫(10),其特征在于:所述连接座(6)的顶部固定安装有限位滑杆(3),连接座(6)的顶面上通过轴承转动安装有驱动组件(4),所述驱动组件(4)上螺纹安装有四个连接组件(5),两个连接组件(5)之间设置有装配建筑主体(2),两个连接组件(5)上分别固定安装有隔音降噪护垫(10)与连接挂钩(12),所述隔音降噪护垫(10)的外表面上设置有与连接挂钩(12)适配的连接挂环(11),所述隔音降噪护垫(10)上设置有折叠痕;

所述驱动组件(4)的顶端固定安装有转柄(1),驱动组件(4)由第一组合螺纹轴(41)、第二组合螺纹轴(42)、第一组合头(44)和第二组合头(45)组成,所述第一组合螺纹轴(41)与第二组合螺纹轴(42)的一端分别固定安装有第一组合头(44)和第二组合头(45);

所述第一组合头(44)和第二组合头(45)的一侧外壁上固定安装有吸附磁铁(43),所述第一组合头(44)和第二组合头(45)的吸附磁铁(43)的磁极不同;

所述第一组合螺纹轴(41)与第二组合螺纹轴(42)的内部均开设有组合槽(46),第一组合螺纹轴(41)与第二组合螺纹轴(42)的外部均设置有双向螺纹,所述第一组合头(44)和第二组合头(45)均位于组合槽(46)内;

所述连接组件(5)由组合定位板(51)、限位凸柱(54)、内滑轨(55)与扩展卡板(57)组成,所述组合定位板(51)的内部固定安装有第一外顶弹簧(56)与内滑轨(55),所述内滑轨(55)上滑动安装有扩展卡板(57),所述第一外顶弹簧(56)的一端与扩展卡板(57)的侧壁固定连接;

所述组合定位板(51)的内部开设有限位孔(52)与连接螺纹孔(53),所述组合定位板(51)通过限位孔(52)与限位滑杆(3)滑动连接,所述扩展卡板(57)的内部开设有安装内槽(59),所述安装内槽(59)的内部固定安装有第二外顶弹簧(58);

所述安装内槽(59)的内部滑动安装有限位凸柱(54),所述第二外顶弹簧(58)的一端与限位凸柱(54)的一端固定连接,限位凸柱(54)的另一端延伸至组合定位板(51)的外侧,所述扩展卡板(57)的外表面上粘接固定有隔音减震垫(9);

所述扩展卡板(57)的内部开设有弹簧内槽(13),所述弹簧内槽(13)的内部设置有卡固组件(8),所述卡固组件(8)由卡固轴(81)、移动凸块(82)、内导轨(83)与第三外顶弹簧(84)组成;

所述第三外顶弹簧(84)固定安装在弹簧内槽(13)的内部,所述卡固轴(81)滑动安装在弹簧内槽(13)的内部,所述第三外顶弹簧(84)的一端与卡固轴(81)的一端固定连接;

所述卡固轴(81)的另一端卡嵌入所述装配建筑主体(2)的内部开设的内定位卡孔(7)内,所述卡固轴(81)的一侧外壁上固定安装有移动凸块(82),所述移动凸块(82)位于扩展卡板(57)的外表面上开设的行程槽内;

在对于装配建筑进行定位安装时,使需要安装的装配建筑主体(2)位于两个连接组件(5)之间,此时直接驱使两个连接组件(5)相互靠近,直至与装配建筑主体(2)接触,将两个连接组件(5)的限位凸柱(54)挤压至安装内槽(59)内,此时第一外顶弹簧(56)失去限定力,可自动将扩展卡板(57)弹出,从而有效快速扩展对于装配建筑主体(2)的安装固定面积,在扩展卡板(57)弹出的同时,卡固组件(8)的卡固轴(81)可同时在第三外顶弹簧(84)的作用下弹出,自动卡入装配建筑主体(2)内的内定位卡孔(7)内,完成对于装配建筑主体(2)的定位,实现了在对于装配建筑主体(2)进行安装夹紧时,快速扩展安装面积,同时对于装配建筑主体(2)进行快速定位的效果,在平常需要对于驱动组件(4)进行拆卸时,只需要上提驱动组件(4)的上部分,即可完成分离,拆装方便,由于该驱动组件(4)设计为上下拆卸式,在水平旋转时,不会影响该驱动组件(4)的使用效果,在平常使用该连接组件(5)对于装配建筑主体(2)进行连接时,该隔音减震垫(9)可与装配建筑主体(2)有效紧密接触并挤压,该隔音减震垫(9)可对于该装配建筑主体(2)起到良好的减震效果,具有有效降低震动噪声的效果,同时,可将可折叠的隔音降噪护垫(10)拉下,使可折叠的隔音降噪护垫(10)的连接挂环(11)与连接挂钩(12)连接组合,可对组合后的装配建筑主体(2)进行良好的减噪隔音效果。
