专利号: 2021102782145
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

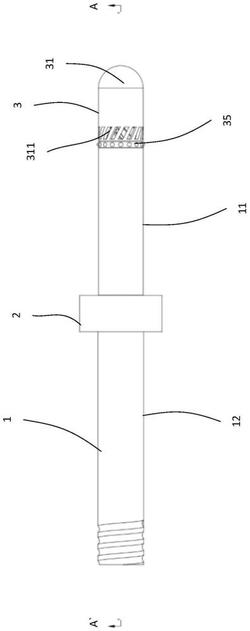

1.一种井下电爆破式压裂工具,用于对钻孔进行爆破,其特征在于,包括:外筒体、封隔器、爆炸发生器,所述封隔器固定在所述外筒体的外表面上,与所述钻孔内壁抵接以使所述钻孔内形成密闭的爆破空间,所述爆炸发生器固定在所述外筒体位于所述钻孔内的一端上,所述外筒体内形成水流通道,所述爆炸发生器能够将沿所述水流通道流至所述爆炸发生器的水流雾化,产生爆炸;其中,所述爆炸发生器包括外壳体、正极棒、负极棒、导流管及正极螺线圈,所述水流通道位于所述封隔器两侧的部分分别为上腔体、下腔体,所述外壳体开口的一端与所述上腔体对接,所述导流管一端与所述水流通道对接,所述导流管另一端伸入所述正极棒与所述负极棒之间,所述导流管上设有若干排液孔,所述导流管外壁与所述外壳体内壁之间形成爆炸区域,所述正极棒、所述负极棒相对的固定在所述外壳体的内壁上且位于所述爆炸区域内,所述外壳体上开设有若干水雾排出口,所述正极螺线圈套设在所述外壳体的外壁上。

2.如权利要求1所述的井下电爆破式压裂工具,其特征在于,所述上腔体与所述爆炸发生器连接处设有一第一止回阀,所述第一止回阀的进入端与所述上腔体连通,所述第一止回阀的排出端与所述导流管一端连通。

3.如权利要求1所述的井下电爆破式压裂工具,其特征在于,还包括发电机构,所述发电机构设置在所述下腔体内,能够将所述水流通道内水的势能转化成电能供应给所述爆炸发生器。

4.如权利要求3所述的井下电爆破式压裂工具,其特征在于,所述发电机构包括若干扇叶圈、发电机、转动筒及储电装置,所述扇叶圈、发电机、转动筒设置在所述下腔体内,若干所述扇叶圈同轴设置,且所述扇叶圈与所述转动筒内壁固定,所述转动筒沿水流动方向可转动的嵌设在所述下腔体内壁上且一端与所述发电机的转动轴固定,所述发电机的输出端与所述储电装置电连接,所述储电装置与所述正极螺线圈、所述正极棒、所述负极棒电连接。

5.如权利要求4所述的井下电爆破式压裂工具,其特征在于,所述扇叶圈包括内环圈、外环圈及若干叶片,所述外环圈固定在所述转动筒内壁上,所述叶片一端与所述内环圈的外环面固定,另一端与所述外环圈的内环面固定,若干所述叶片之间具有间隙。
