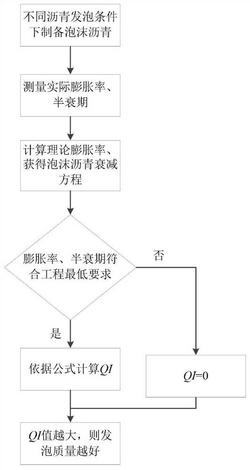

1.一种沥青发泡质量评价方法，其特征在于，包括实验测量和理论计算两大部分，首先通过实验获得不同发泡条件下制备的泡沫沥青的实际膨胀率和半衰期，然后通过理论计算获得对应的发泡质量指数，进行发泡质量评价；具体工艺过程包括以下步骤：(1)设定沥青发泡条件，在不同发泡条件下，分别制备泡沫沥青；

(2)制备泡沫沥青时，使用沥青测量桶置于发泡腔出口处盛接泡沫沥青，测量泡沫沥青的最大膨胀体积，并用摄像机记录泡沫沥青液面高度变化和各液面高度对应的时间，根据泡沫沥青最大膨胀体积和未发泡沥青体积比计算获得实际膨胀率ERm，将泡沫沥青最大体积缩小到一半时所用的时间作为半衰期τ1/2；

(3)根据泡沫沥青喷射时间ts和半衰期确定膨胀率修正系数cER，依据公式：ERa＝ERm/cER，计算理论膨胀率ERa，进而获得泡沫沥青衰减方程：(4)根据工程要求最小半衰期τ1/2min、最小膨胀率ERmin和步骤(3)获得的衰减方程计算发泡质量评价指标—发泡质量指数(QI)；

(5)比较和分析不同条件下计算得到的QI值，QI值越大，发泡质量越好。

2.根据权利要求1所述的沥青发泡质量评价方法，其特征在于，步骤(1)涉及的沥青为非改性沥青。

3.根据权利要求1或2所述的沥青发泡质量评价方法，其特征在于，步骤(1)涉及的沥青发泡条件包括沥青温度和发泡水含量。

4.根据权利要求1所述的沥青发泡质量评价方法，其特征在于，步骤(4)涉及的发泡质量指数计算公式为：

5.根据权利要求1或4所述的沥青发泡质量评价方法，其特征在于，发泡质量指数的定义标准为：当理论膨胀率或半衰期小于工程要求时，泡沫沥青质量不合格，将QI值定义为0；

当理论膨胀率和半衰期满足工程要求时，将QI值定义为衰减曲线与工程要求最小膨胀率的一半、工程要求最小半衰期和实际半衰期之间区域的面积。

6.根据权利要求3所述的沥青发泡质量评价方法，其特征在于，沥青温度为140—180℃。

7.根据权利要求3所述的沥青发泡质量评价方法，其特征在于，发泡水含量为1—4％。
