专利号: 2021102860089
申请人: 展视网(北京)科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

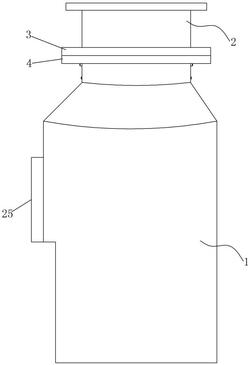

1.一种家用厨房污水处理装置,其特征在于:包括研磨组件和连接于所述研磨组件上方的进料口组件,所述进料口组件包括:

壳体,其竖直设置且其内部具有入料通道;

若干防溅叶片,其沿所述壳体的圆周方向均布设置于所述入料通道内,且绕所述壳体的径向方向可转动地安装于所述壳体的侧壁;

传动环,其配置成通过传动装置带动所述防溅叶片转动;

驱动环,其通过磁性组件与所述传动环相连接;在常规状态下,所述驱动环通过所述磁性组件驱动所述传动环正向运动;在所述防溅叶片卡死时,所述磁性组件使所述驱动环与所述传动环脱离传动,所述驱动环继续转动且相对于所述传动环转动,在所述驱动环继续转动且相对于所述传动环转动的过程中,所述磁性组件至少进行一次先促使所述传动环反向运动,以使所述防溅叶片反向转动解除卡死,后促使所述传动环正向运动,最终返回常规状态;所述磁性组件包括对应安装的若干主动磁铁和若干被动磁铁,所述主动磁铁均布安装于所述驱动环的内部,且多个所述主动磁铁的内端的极性沿所述驱动环的周向方向依次交替设置,所述被动磁铁均布安装于所述传动环的内部,且多个所述被动磁铁的外端的极性沿所述传动环的周向方向依次交替设置;初始状态下相对应的所述主动磁铁的内端和所述被动磁铁的外端相互吸引。

2.根据权利要求1所述的一种家用厨房污水处理装置,其特征在于:所述驱动环内部设置有顶推机构,所述顶推机构包括配重块、传动结构和复位装置,所述配重块在离心力的作用下通过所述传动结构带动所述主动磁铁向所述传动环移动,复位装置配置成促使所述配重块和所述主动磁铁回到初始位置。

3.根据权利要求2所述的一种家用厨房污水处理装置,其特征在于:所述壳体包括内壳和外壳,所述内壳和所述外壳之间具有传动腔,所述防溅叶片转动安装于所述内壳的侧壁,所述传动环可转动地安装于所述外壳的内周壁,所述驱动环可转动地安装于所述外壳的外周壁且与所述传动环对应设置;所述传动装置包括传动齿圈和输出齿轮,所述传动齿圈与所述传动环相连接,所述输出齿轮与所述传动齿圈相啮合且与所述防溅叶片相连接。

4.根据权利要求3所述的一种家用厨房污水处理装置,其特征在于:所述传动结构包括支撑轴、滑动件和连杆,所述复位装置包括限位弹簧和复位弹簧,所述驱动环的上表面沿其圆周方向均布有若干安装槽,所述安装槽的两侧壁上对应设置有限位凸起,所述主动磁铁滑动安装于所述安装槽内且位于所述安装槽的内端和所述限位凸起之间,所述限位弹簧顶压在所述安装槽的内端和所述主动磁铁之间; 所述支撑轴安装于所述安装槽内且所述支撑轴的轴线与所述驱动环的径向线垂直,所述支撑轴位于所述主动磁铁的外侧;所述滑动件设置有两个且分别滑动套设在所述支撑轴上,所述复位弹簧顶压在两个所述滑动件之间;所述连杆设置有四个,所述配重块设置于所述支撑轴的外侧,且通过其中两个所述连杆分别与两个所述滑动件远离所述主动磁铁的一端相铰接;另外两个所述连杆的一端分别铰接在两个所述滑动件靠近所述主动磁铁的一端,另外两个所述连杆的另一端相铰接且与所述主动磁铁相接触。

5.根据权利要求3所述的一种家用厨房污水处理装置,其特征在于:所述内壳的上端面内低外高倾斜设置以使所述内壳的上端形成一个环形斜面凸起,所述外壳的上端设置有连接盘,所述连接盘延伸至所述外壳内部的下表面设置有环形斜面凹槽,所述环形斜面凸起插装于所述环形斜面凹槽。

6.根据权利要求4所述的一种家用厨房污水处理装置,其特征在于:所述传动装置还包括防溅轴,所述防溅轴与所述输出齿轮之间键连接,所述防溅轴的一端设置有限位轴段,所述防溅叶片与所述防溅轴的另一端螺纹连接;所述滑动件设置成扣合结构,所述滑动件包括上卡扣和下卡扣,所述上卡扣和所述下卡扣扣合安装,所述上卡扣上设置有滑动凹槽,所述支撑轴上设置有导向凸条,所述滑动凹槽与所述导向凸条相配合;所述配重块与所述安装槽的槽壁面之间设置有万向滚轮。

7.根据权利要求1所述的一种家用厨房污水处理装置,其特征在于:所述防溅叶片由外到内厚度逐渐减小,所述防溅叶片由外到内宽度逐渐减小。

8.根据权利要求3所述的一种家用厨房污水处理装置,其特征在于:所述外壳的外周壁位于所述驱动环的下方设置有支撑板,所述支撑板的上方设置有防尘盖,所述支撑板和所述防尘盖扣合安装,以将所述驱动环密封;所述支撑板上设置有电机,所述电机的输出轴上设置有输入齿轮,所述驱动环的外周壁上设置有齿牙,所述输入齿轮与所述齿牙相啮合。

9.根据权利要求1所述的一种家用厨房污水处理装置,其特征在于:所述研磨组件包括研磨壳、主轴、刀盘和摆锤,所述刀盘安装于所述主轴,所述摆锤安装于所述刀盘,所述刀盘上设置有落料孔,所述刀盘的下方设置有倾斜的导料台,所述研磨壳上设置有连通所述导料台的排料口;所述研磨壳内底部设置有动力装置,动力装置的输出轴与所述主轴相连接。
