1.拼装顶升式建筑施工方法，应用于桥墩的建设或修复工程，所述桥墩至少包括两段墩节(2)；其特征在于：拼装顶升式建筑施工方法包括以下步骤：预安装，将待安装的墩节(2)运送至抵接于相邻墩节(2)的上表面或下表面；所述墩节(2)的下表面设向下凸出的凸部(24)，所述墩节(2)的上表面设有供凸部(24)嵌设的凹部(23)；预安装时，凸部(24)插装于凹部(23)；

拼装连接，通过顶升装置(5)沿竖直方向移动位于上面的墩节(2)，调整相邻墩节(2)的相对位置，并采用连接机构(4)固定连接相邻墩节(2)；

灌浆填充，往相邻墩节(2)之间灌注浆料，封堵连接机构(4)；

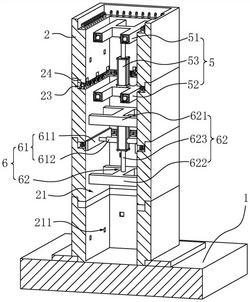

所述顶升装置(5)包括上顶升组件(51)、下顶升组件(52)和顶升伸缩组件(53)；

所述上顶升组件(51)位于下顶升组件(52)的上方，所述上顶升组件(51)可拆卸安装于一墩节(2)，所述下顶升组件(52)可拆卸连接于另一不同的墩节(2)；

所述顶升伸缩组件(53)连接于所述上顶升组件(51)和下顶升组件(52)之间，用于驱动上顶升组件(51)和下顶升组件(52)沿竖直方向相互靠近或背离；

所述墩节(2)包括至少一组相对设置的两侧壁，相对的侧壁均设有供顶升装置(5)沿竖直方向移动的插槽(211)；

所述上顶升组件(51)和下顶升组件(52)均具有用于插接于插槽(211)的顶升插块(56)和用于驱动顶升插块(56)朝向或背离插槽(211)移动的顶升插接控件(55)。

2.根据权利要求1所述的拼装顶升式建筑施工方法，其特征在于：所述凸部(24)下表面设有朝相邻墩节(2)延伸的下部钢筋(25)，所述凹部(23)上表面设有朝相邻墩节(2)延伸的上部钢筋(27)；所述上部钢筋(27)与下部钢筋(25)同轴设置；所述凸部(24)下表面与相邻墩节(2)凹部(23)下表面的间距不小于上部钢筋(27)与下部钢筋(25)的轴向长度之和；

所述连接机构(4)包括用于连接位于同一凹部(23)的上部钢筋(27)与下部钢筋(25)的灌浆套筒(41)。

3.根据权利要求1所述的拼装顶升式建筑施工方法，其特征在于：所述凹部(23)为沿墩节(2)周向环设的凹环台；所述凸部(24)朝相邻墩节(2)的凹部(23)延伸有下部筋环(26)，所述凹部(23)朝相邻墩节(2)的凸部(24)延伸有上部筋环(28)；所述凸部(24)与相邻墩节(2)凹部(23)的间距小于上部筋环(28)与下部筋环(26)的延伸长度；所述上部筋环(28)与下部筋环(26)间隔交错设置；

所述连接机构(4)包括钢筋笼(42)，所述钢筋笼(42)包括钢筋环(421)和钢筋条(422)；

所述钢筋环(421)插设于上部筋环(28)与下部筋环(26)之间；所述钢筋条(422)沿凹部(23)周向穿设于上部筋环(28)、钢筋环(421)与下部筋环(26)，所述钢筋条(422)通过绑缚件连接于钢筋环(421)、上部筋环(28)或下部筋环(26)。

4.根据权利要求1所述的拼装顶升式建筑施工方法，其特征在于：所述墩节(2)中间沿竖直方向开设有贯穿墩节(2)的通槽(21)；所述通槽(21)内壁设有供顶升装置(5)沿竖直方向移动的插槽(211)；

所述灌浆填充步骤之后还包括：补强施工，于不同墩节(2)之间固定安装型钢条(3)；所述型钢条(3)两端均设有与插槽(211)匹配的固定块(31)。

5.根据权利要求4所述的拼装顶升式建筑施工方法，其特征在于：每一所述通槽(21)至少具有两相对设置的内壁，两内壁均设有所述插槽(211)，所述插槽(211)位于同一水平高度；每一所述型钢条(3)倾斜设置于通槽(21)相对两内壁。

6.根据权利要求4所述的拼装顶升式建筑施工方法，其特征在于：所述凹部(23)位于墩节(2)靠近通槽(21)的一侧，所述凹部(23)与通槽(21)相连通；

所述灌浆填充步骤还包括：使用遮挡封堵装置遮挡于凹部(23)靠近通槽(21)的一侧。

7.根据权利要求6所述的拼装顶升式建筑施工方法，其特征在于：所述遮挡封堵装置(6)包括遮挡机构(61)和爬升机构(62)；

所述遮挡机构(61)包括遮挡模板(611)和遮挡伸缩控件(612)；所述遮挡模板(611)与凹部(23)相适配，所述遮挡伸缩控件(612)安装于爬升机构(62)，用于驱动遮挡模板(611)抵贴或脱离通槽(21)内壁。

8.根据权利要求7所述的拼装顶升式建筑施工方法，其特征在于：所述通槽(21)至少具有两组相对内侧壁，每组相对的内侧壁均设有所述插槽(211)，所述插槽(211)位于同一水平高度；所述爬升机构(62)至少与一组内侧壁的插槽(211)匹配，并可拆卸安装于该插槽(211)；所述顶升装置(5)与不同组内侧壁的插槽(211)相匹配。
