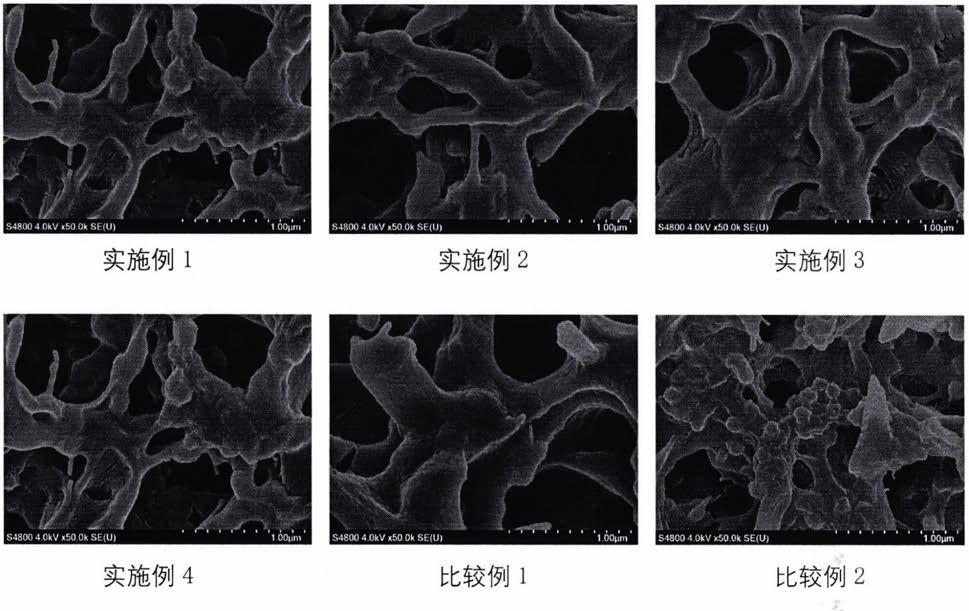

1.一种PVDF微滤膜的改性方法，其具体步骤如下：首先将酶法纤维素在三氟乙酸中加热溶解得到酶法纤维素溶液；将PVDF微滤膜浸泡于酶法纤维素溶液中，然后取出，并进行真空干燥，得到酶法纤维素涂覆的改性PVDF微滤膜；

所述酶法纤维素的聚合度为10～50；

所述酶法纤维素在三氟乙酸中的加热溶解温度为50℃～120℃；所述酶法纤维素溶液中酶法纤维素的质量浓度为1～100g/L；所述PVDF微滤膜的孔径为0.1～1.2μm，所述PVDF微滤膜浸泡于酶法纤维素溶液的浸泡时间为5～300s；所述真空干燥时的湿度为0～40％，温度为40℃～150℃。

2.根据权利要求1所述的PVDF微滤膜的改性方法，其具体步骤如下：首先将酶法纤维素在三氟乙酸中加热溶解得到酶法纤维素溶液；将PVDF微滤膜浸泡于酶法纤维素溶液中，然后取出，并进行真空干燥，再经过无水乙醇浸泡处理，得到酶法纤维素涂覆的改性PVDF微滤膜；

所述无水乙醇浸泡处理，其浸泡时间为1～10h。

3.根据权利要求1或2所述的PVDF微滤膜的改性方法，所述酶法纤维素的聚合度为10～

30。

4.根据权利要求1或2所述的PVDF微滤膜的改性方法，所述酶法纤维素在三氟乙酸中的加热溶解温度为60℃～100℃，所述酶法纤维素溶液中酶法纤维素的质量浓度为10～70g/L。

5.根据权利要求1或2所述的PVDF微滤膜的改性方法，所述PVDF微滤膜的孔径为0.2～

0.6μm。

6.根据权利要求1或2所述的PVDF微滤膜的改性方法，所述PVDF微滤膜浸泡于酶法纤维素溶液的浸泡时间为10～60s。

7.根据权利要求1或2所述的PVDF微滤膜的改性方法，所述真空干燥时的湿度为0～

20％，温度为50℃～100℃。

8.根据权利要求2所述的PVDF微滤膜的改性方法，所述无水乙醇浸泡处理，其浸泡时间为1～6h。
